300 8 Programmazione: Cicli
8.9 I cicli per la CONVER
SIONE DI COORDINA
TE

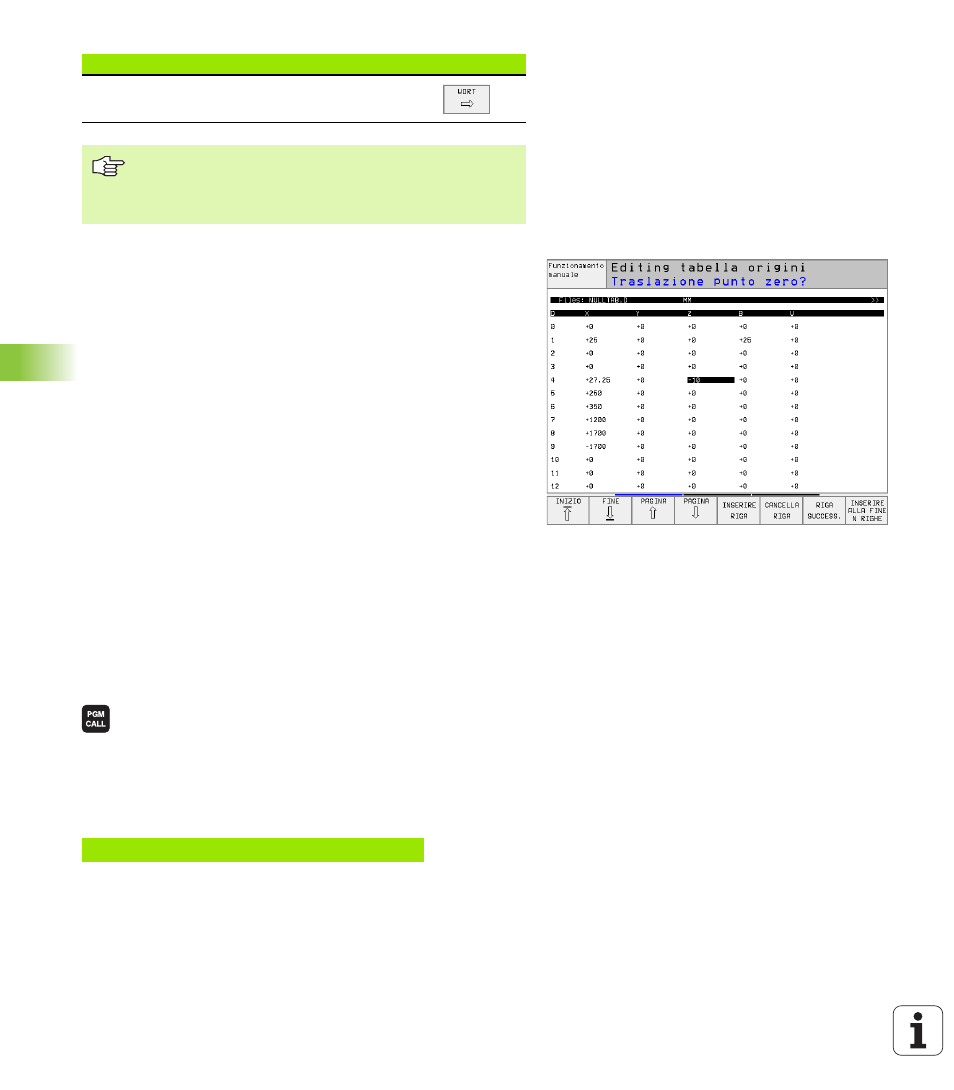

Configurazione dei file Origini (non sul TNC 410)
Nel secondo e nel terzo livello softkey per ogni tabella origini si
possono stabilire gli assi per i quali si desidera definirne l'origine.
Normalmente sono attivi tutti gli assi. Se si desidera escludere un asse
mettere il relativo softkey su OFF . Il TNC cancellerà la relativa colonna
nella tabella origini.
Se per un asse attivo non si desidera definire alcuna origine, premere
il tasto NO ENT. Il TNC introduce un trattino nella colonna
corrispondente.
Abbandono della tabella origini
Chiamare nella gestione file dati la visualizzazione di un altro tipo di file
e selezionarne il file desiderato.
Visualizzazioni di stato
Quando le origini della tabella si riferiscono all'origine della macchina,
n l'indicazione della posizione si riferisce all'origine attiva (spostata)
n tutte le coordinate indicate nella visualizzazione di stato
supplementare (posizioni, origini) si riferiscono all'origine della
macchina; contemporaneamente il TNC considera anche l'origine
impostato a mano
Attivazione tabella utensili per l'esecuzione del programma sul
TNC 410
Sul TNC 410 utilizzare nel programma NC la funzione %:TAB: per
selezionare la tabella origini dalla quale il TNC deve prelevare le origini:
U U U U Selezione delle funzioni per la chiamata di un
programma: premere il tasto PGM CALL
U U U U premere il softkey TABELLA ORIGINI
U U U U Inserire il nome della tabella origini e confermare con
il tastoEND
Esempi di blocchi NC:
Spostare il campo chiaro di una colonna verso destra
(non sul TNC 410)
Con la funzione "Conferma della posizione reale" il TNC
memorizza le posizioni dell'asse indicato nell'intestazione
della tabella sopra il campo di evidenziazione (non sul
TNC 410).
Funzione Softkey
N72 %:TAB: “NOME “*
