8.7 Cicli SL Gr
uppo II (non sul TNC 41
0)
SUPERFICIE CILINDRICA fresatura scanalature
(Ciclo G128)

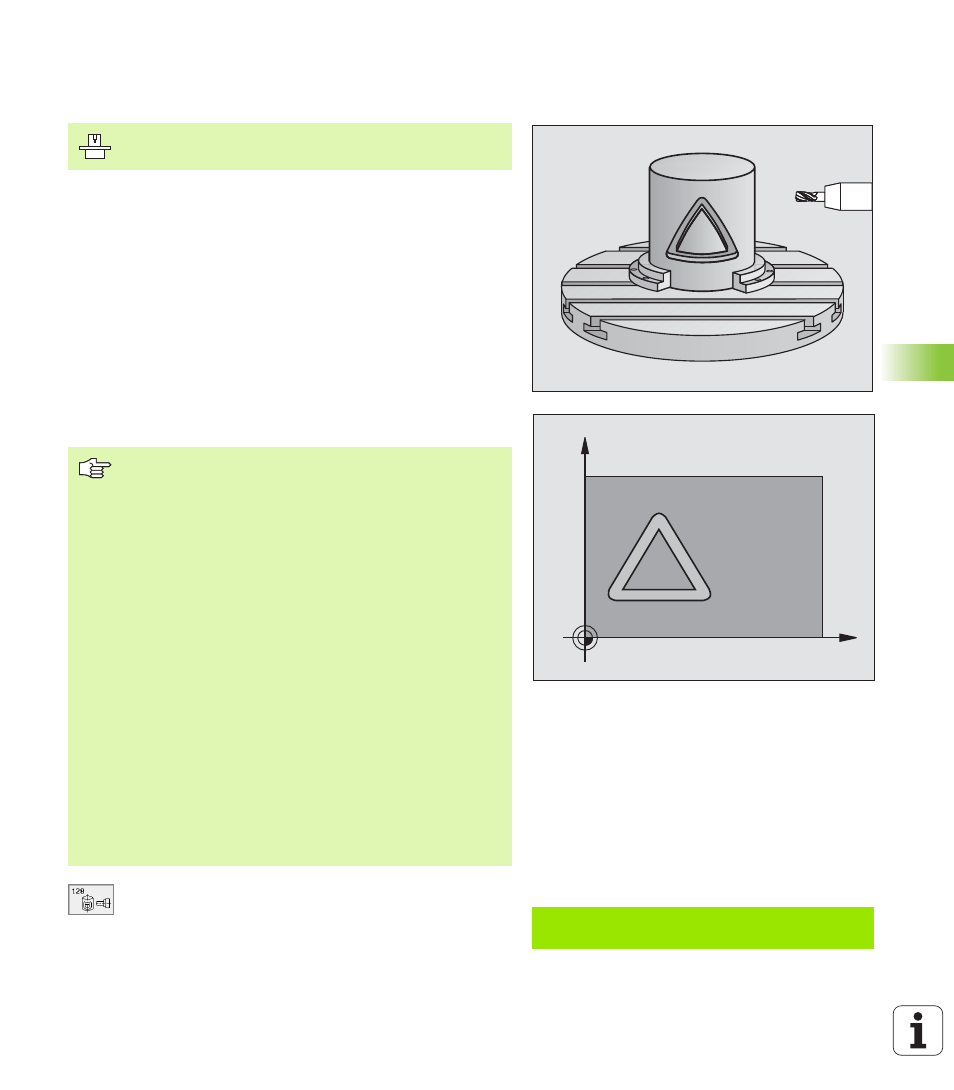

Con questo ciclo è possibile trasferire una scanalatura di guida definita
sullo sviluppo di un cilindro. Contrariamente al ciclo G127, in questo
ciclo, il TNC posiziona l'utensile in modo tale che, con correzione attiva
del raggio, le pareti siano sempre parallele tra loro. Programmare la
traiettoria centrale del profilo.
1 Il TNC posiziona l'utensile sopra il punto di penetrazione
2 Alla prima PROFONDITA' DI ACCOSTAMENTO l'utensile fresa
con AVANZAMENTO DI FRESATURA Q12 lungo la parete della
scanalatura tenedo conto del sovrametallo laterale di finitura
3 Alla fine del profilo il TNC sposta l'utensile sul lato opposto della
scanalatura e lo riporta al punto iniziale di penetrazione
4 Questa procedura (da 2 a 3) si ripete fino al raggiungimento della
PROFONDITA' Q1 programmata
5 Successivamente l'utensile si porta alla distanza di sicurezza
U U U U PROFONDITA' DI FRESATURA Q1 (in valore
incrementale): distanza tra la superficie cilindrica e il
fondo del profilo
C
Z
La macchina e il TNC devono essere predisposti dal
Costruttore.
Da osservare prima della programmazione
La memoria per un ciclo SL è limitata. In un ciclo SL si
possono programmare p.es. al massimo 256 blocchi di
rette.
Il segno del parametro di ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità = 0
il TNC non esegue il ciclo.
Utilizzare una fresa con tagliente frontale a taglio centrale
(DIN 844).
Il cilindro deve essere serrato centralmente sulla tavola
rotante
L'asse del mandrino deve essere sempre perpendicolare
all'asse della tavola rotante. In caso contrario il TNC emette
un messaggio d'errore.
Questo ciclo può essere eseguito quando il piano di lavoro
è ruotato.
Il TNC verifica se la traiettoria corretta o non corretta
dell'utensile si trova all'interno del campo di visualizzazione
dell'asse di rotazione (definito nel parametro macchina
810.x). In caso di messaggio di errore "errore di
programmazione profilo" impostare MP 810.x = 0.
Esempio: Blocchi NC
N63 G128 Q1=-8 Q3=+0 Q6=+0 Q10=+3 Q11=100
Q12=350 Q16=25 Q17=0 Q20=12 *
