4 Programmazione: Generalità, gestione file dati, aiuti di programmazione, Gestione dei pallet
4.7 Gr
afica di pr
ogr
ammazione (solo sul
TNC
41
0)
Ingrandimento/riduzione di un dettaglio
La rappresentazione per la grafica può essere definita individualmente.
Con una cornice si può selezionare il dettaglio da ingrandire o da
ridurre.
U
U
U
U

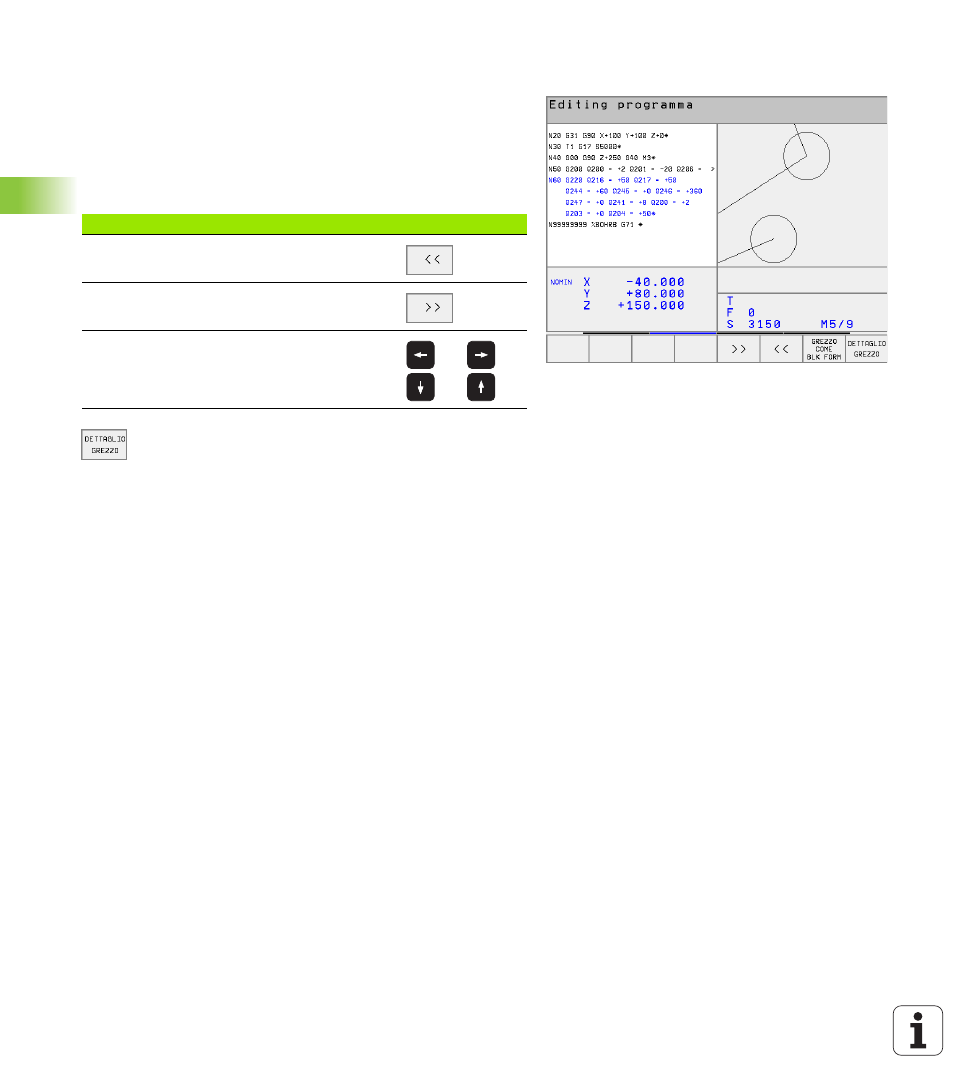

Selezionare la riga softkey per "Ingrandimento/riduzione di un
dettaglio" (2ª riga, vedere fig. al centro a destra)
Sono disponibili le seguenti funzioni:
U
U
U
U
Con il softkey WINDOW DETTAGLIO confermare il
campo selezionato.
Con il softkey GREZZO COME BLK FORM si ripristina il dettaglio
originale
Funzione
Softkey/Tasti
Riduzione cornice: per la riduzione tenere
premuto il softkey
Ingrandimento cornice: per l'ingrandimento
tenere premuto il softkey
Spostamento cornice: per lo spostamento
tenere premuto il relativo tasto
