8.7 Cicli SL Gr

uppo II (non sul TNC 41

0)

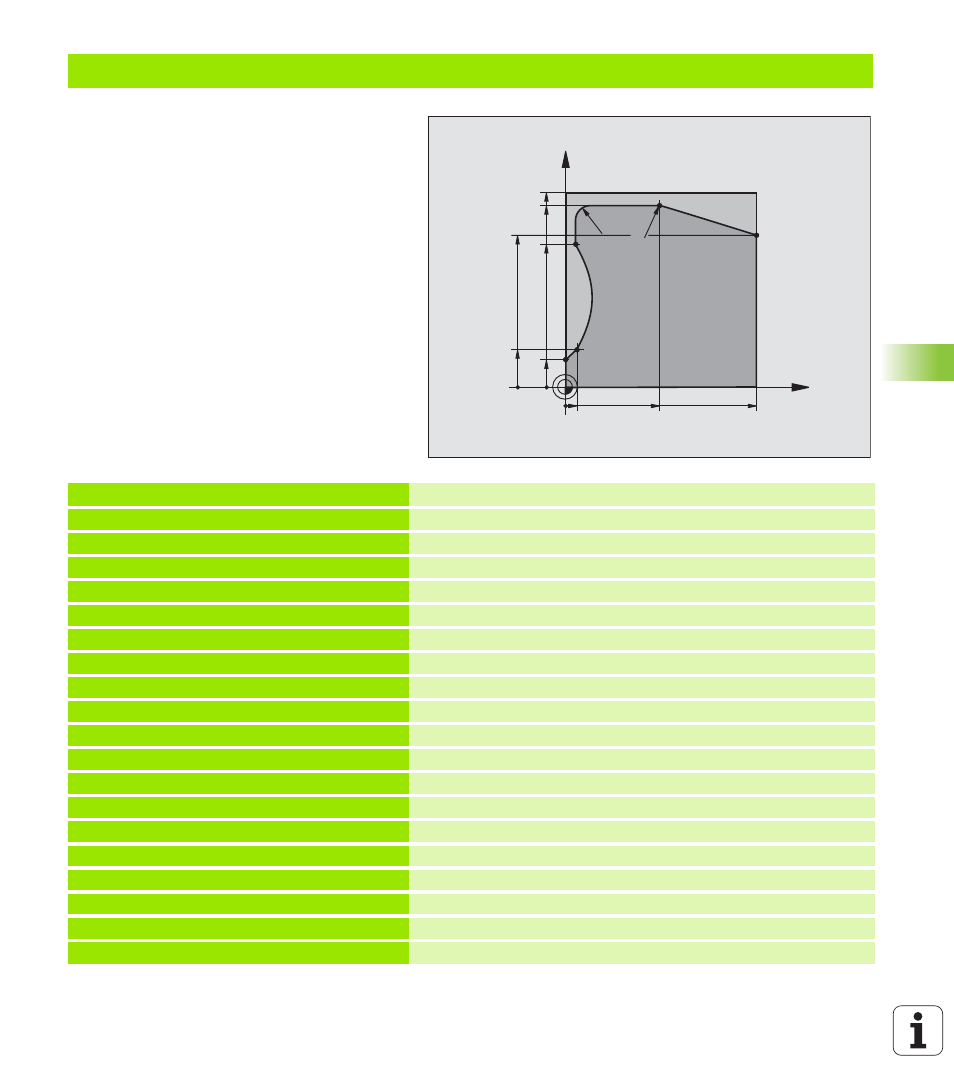

Esempio: Profilo sagomato

%C25 G71 *

N10 G30 G17 X+0 Y+0 Z-40 *

Definizione pezzo grezzo

N20 G31 G90 X+100 Y+100 Z+0 *

N30 G99 T1 L+0 R+10 *

Definizione utensile

N50 T1 G17 S2000 *

Chiamata utensile

N60 G00 G40 G90 Z+250 *

Disimpegno utensile

N70 G37 P01 1 *

Definizione del sottoprogramma del profilo

N80 G125 Q1=-20 Q3=+0 Q5=+0 Q7=+250

Definizione dei parametri di lavorazione

Q10=+5 Q11=100 Q12=200 Q15=+1 *

N90 G79 M3 *

Chiamata ciclo

N100 G00 G90 Z+250 M2 *

Disimpegno dell'utensile, fine del programma

N110 G98 L1 *

Sottoprogramma del profilo

N120 G01 G41 X+0 Y+15 *

N130 X+5 Y+20 *

N140 G06 X+5 Y+75 *

N150 G01 Y+95 *

N160 G25 R7,5 *

N170 X+50 *

N180 G25 R7,5 *

N190 X+100 Y+80 *

X

Y

5

20

100

100

80

50

95

75

15

R7,5

R7,5
