HEIDENHAIN TNC 410, TNC 426, TNC 430
329
9.6 Esempi di pr
ogr
ammazione

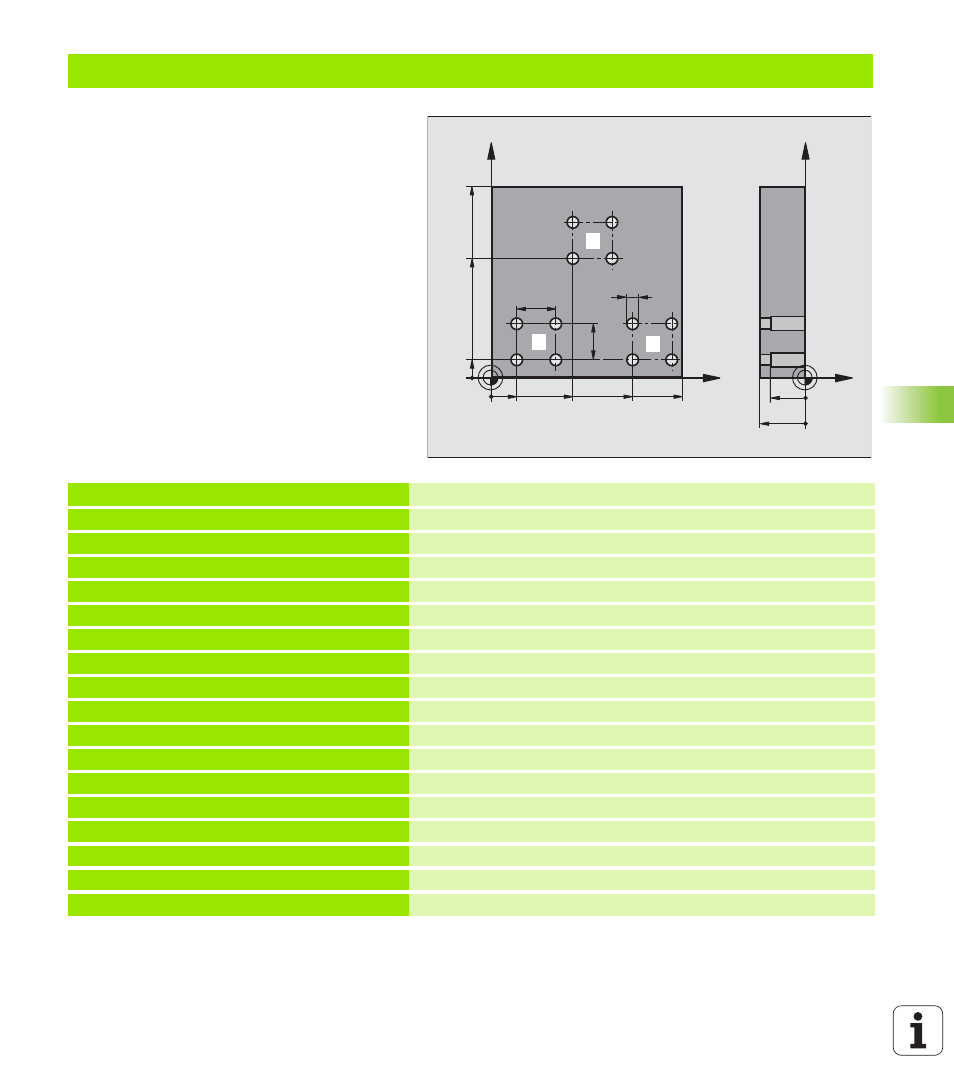

Esempio: Lavorazione di gruppi di fori con più utensili
Esecuzione del programma
n
Programmazione dei cicli di lavorazione nel
programma principale
n
Richiamo della sagoma di foratura completa
(sottoprogramma 1)
n
Posizionamento sui gruppi di fori nel
sottoprogramma 1, richiamo gruppo di fori
(sottoprogramma 2)
n
Una sola programmazione del gruppo di fori nel
sottoprogramma 2
%UP2 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+4 *
Definizione utensile, punta per centrare
N40 G99 T2 L+0 R+3 *
Definizione dell'utensile, punta
N50 G99 T3 L+0 R+3,5 *
Definizione utensile, alesatore
N60 T1 G17 S5000 *
Chiamata utensile, punta per centrare
N70 G00 G40 G90 Z+250 *
Disimpegno utensile
N80 G200
Definizione del ciclo "Foratura di centratura"
Q200=2
Distanza di sicurezza
Q201=-3
Profondità
Q206=250
Avanzamento
Q202=3
Profondità di accostamento
Q210=0
Tempo attesa sopra
Q203=+0
coordinata della superficie del pezzo
Q204=10
2. Distanza di sicurezza
Q211=0.25
Tempo attesa sotto
N90 L1,0 *
Chiamata sottoprogramma 1 per sagoma di foratura completa
X
Y
15
60
100
100
75
10
45
20
20
5
Z
Y
-20
-15
1
1
1
2
1
3
