Unità video

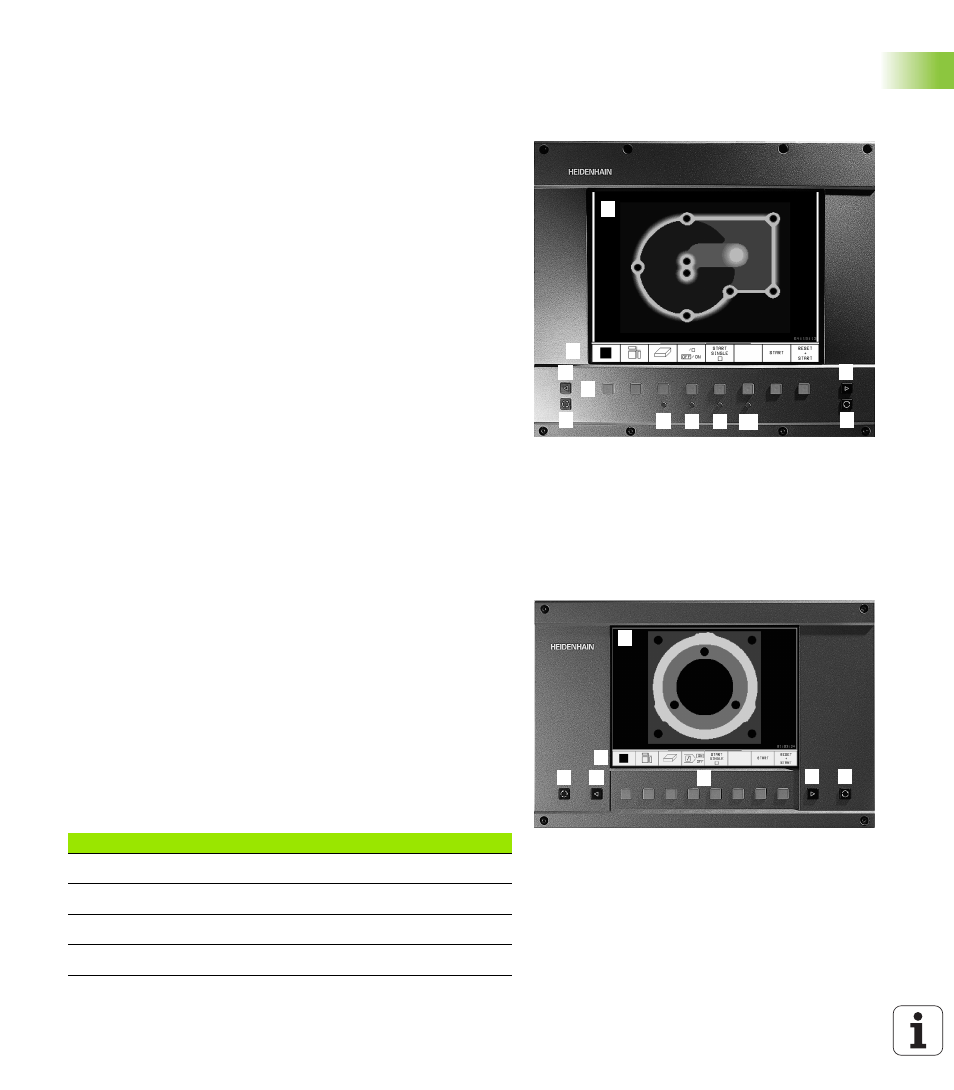

Il TNC può essere fornito a scelta con lo schermo a colori BC 120 (CRT)
o con lo schermo a colori piatto BF 120 (TFT). La figura in alto a destra
illustra gli elementi operativi del BC 120, la figura al centro a destra gli
elementi operativi del BF 120.
Tasti addizionali per il BC 120
1
Riga d'intestazione
All'accensione del TNC lo schermo visualizza nella riga di testa i
modi operativi selezionati: i modi operativi "Macchina" a sinistra e i
modi operativi "Programmazione" a destra. Nel campo più lungo
della riga di intestazione compare il modo operativo attivo: in
questo campo sono visualizzati i messaggi e le domande di dialogo
(eccezione: quando il TNC visualizza solo la grafica).
2
Softkey
Sullo schermo in basso il TNC visualizza ulteriori funzioni in una riga
softkey. Queste funzioni vengono selezionate mediante i relativi
tasti sottostanti. Delle barre strette direttamente sopra la riga
softkey visualizzano il numero dei livelli softkey selezionabili con i
tasti cursore neri disposti a destra e a sinistra dei softkey. La riga
softkey attiva viene evidenziata in chiaro.
3
Softkey di selezione
4
Commutazione dei livelli softkey
5
Definizione della ripartizione dello schermo
6
Tasto di commutazione modi operativi "Programmazione"/"Macchina"
1
3
1
1
2
4
4
5
1
6
7
8
9
10
2
1
11
4
3
1
5
1
4
6
7
Smagnetizzazione dello schermo; abbandonare il menu principale
di impostazione dello schermo
8
Selezionare il menu principale per l'impostazione dello schermo:
n
Nel menu principale: spostare il campo chiaro verso il basso
n
Nel sottomenu: ridurre il valore; spostare la figura verso sinistra
e verso il basso
9
n
Nel menu principale: spostare il campo chiaro verso l'alto
n
Nel sottomenu: ingrandire il valore o spostare la figura verso
destra o verso l'alto
10
n
Nel menu principale: selezionare il sottomenu
n
Nel sottomenu: abbandonare il sottomenu.
Dialogo menu principale Funzione
BRIGHTNESS
Modifica intensità luminosa
CONTRAST
Modifica del contrasto
H-POSITION
Modifica pos. orizzontale dell'immagine
V-POSITION
Modifica pos. verticale dell'immagine
