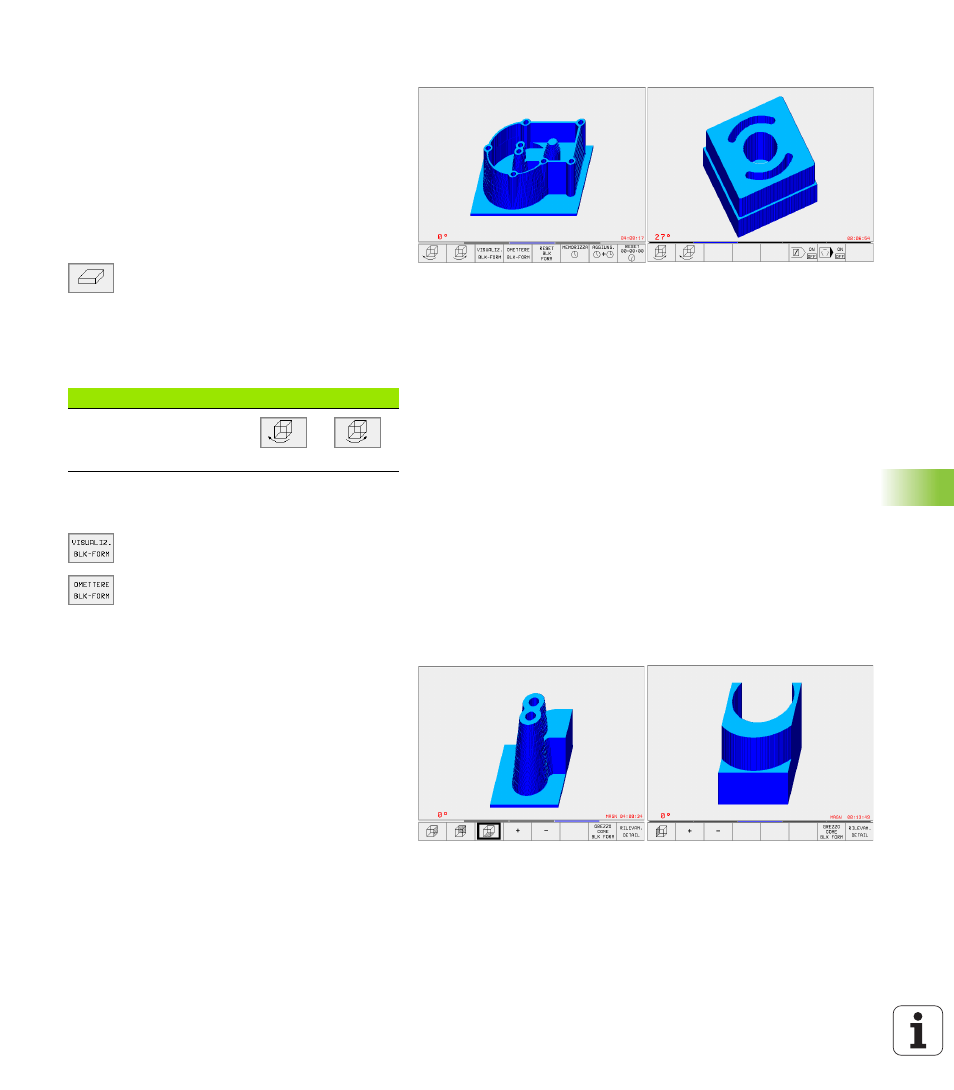

Rappresentazione 3D
In questa rappresentazione il TNC fornisce una
simulazione tridimensionale del pezzo.
La rappresentazione 3D può essere ruotata intorno
all'asse verticale. I contorni del pezzo grezzo all'inizio
della simulazione grafica possono essere visualizzati
quale cornice (non sul TNC 410).
Nel modo operativo Test del programma sono
disponibili funzioni per l'ingrandimento di
dettagli,vedere "Ingrandimento di dettagli", pag. 369.
U
U
U
U
Selezionare mediante softkey la
rappresentazione 3D
Rotazione della rappresentazione 3D
Commutare il livello softkey, finché vengono
visualizzati i seguenti softkey:
Visualizzazione/mascheratura della cornice del
pezzo grezzo (non sul TNC 410)
U
U
U
U
Visualizzazione cornice: Softkey
VISUAL. BLK FORM
U
U
U
U
Mascheratura cornice: Softkey
OMETTERE BLK FORM
Ingrandimento di dettagli
I dettagli possono essere ingranditi nel modo
operativo Test del programma nella
n
rappresentazione su 3 piani e
n
Rappresentazione 3D
una volta fermata la simulazione grafica. La funzione
di ingrandimento è sempre attiva in tutte le modalità
di rappresentazione.
Funzione
Softkey
Rotazione verticale della
rappresentazione in passi
di 27°
