HEIDENHAIN TNC 410, TNC 426, TNC 430 247
8.4 Cicli per la fr
esat
ur
a di tasc
he, isole e scanalat
ur
e

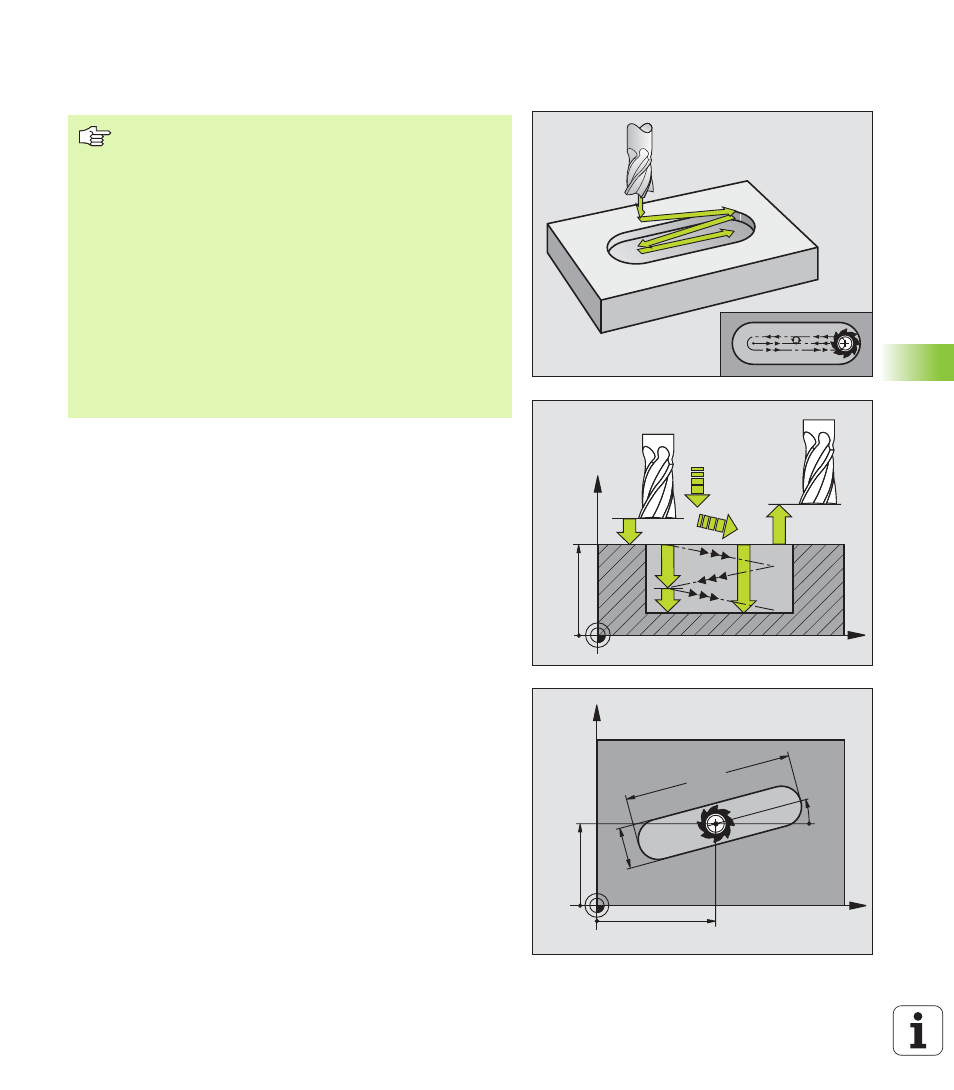

SCANALATURA (asola) con penetrazione con
pendolamento (Ciclo G210)
Sgrossatura
1 Il TNC posiziona in rapido l'utensile nell'asse del mandrino alla 2ª
DISTANZA DI SICUREZZA e successivamente al centro del
cerchio sinistro; da qui il TNC posiziona l'utensile alla DISTANZA DI
SICUREZZA sopra la superficie del pezzo
2 Lutensile si porta con la velocità di AVANZAMENTO DI
FRESATURA sulla superficie del pezzo; da qui la fresa si porta in
direzione longitudinale della scanalatura - penetrando
obliquamente nel materiale - al centro del cerchio destro
3 Successivamente l'utensile si riporta, di nuovo penetrando
obliquamente, fino al centro del cerchio sinistro; questi passi si
ripetono fino al raggiungimento della PROFONDITA' DI
FRESATURA programmata
4 Alla PROFONDITA' DI FRESATURA il TNC sposta l'utensile,
eseguendo una fresatura a spianare, all'altra estremità della
scanalatura e quindi di nuovo al centro della stessa
Finitura
5 Dal centro della scanalatura il TNC avvicina l’utensile
tangenzialmente al profilo finito; quindi il TNC esegue la fresatura
concorde del profilo (con M3), se programmato anche con più
passate
6 Alla fine del profilo l'utensile si stacca tangenzialmente e ritorna al
centro della scanalatura
7 Successivamente l'utensile si porta in rapido alla DISTANZA DI
SICUREZZA e, se programmata, alla 2ª distanza di sicurezza
X
Z
Q200
Q201
Q207
Q202
Q203
Q204
X
Y
Q219
Q218
Q217
Q216
Q224
Da osservare prima della programmazione
Il TNC preposiziona automaticamente l'utensile nell'asse
utensile e nel piano di lavoro.
In sgrossatura l'utensile penetra nel materiale pendolando
da una estremità all'altra della scanalatura. La preforatura
non è quindi necessaria.
Il segno del parametro di ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo.
Scegliere una fresa con diametro non superiore alla
LARGHEZZA SCANALATURA e non inferiore a un terzo
della stessa.
Il diametro della fresa non deve essere inferiore alla metà
della lunghezza della scanalatura: altrimenti il TNC non può
far penetrare l'utensile con un movimento alternato.
