230 8 Programmazione: Cicli
8.3 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e

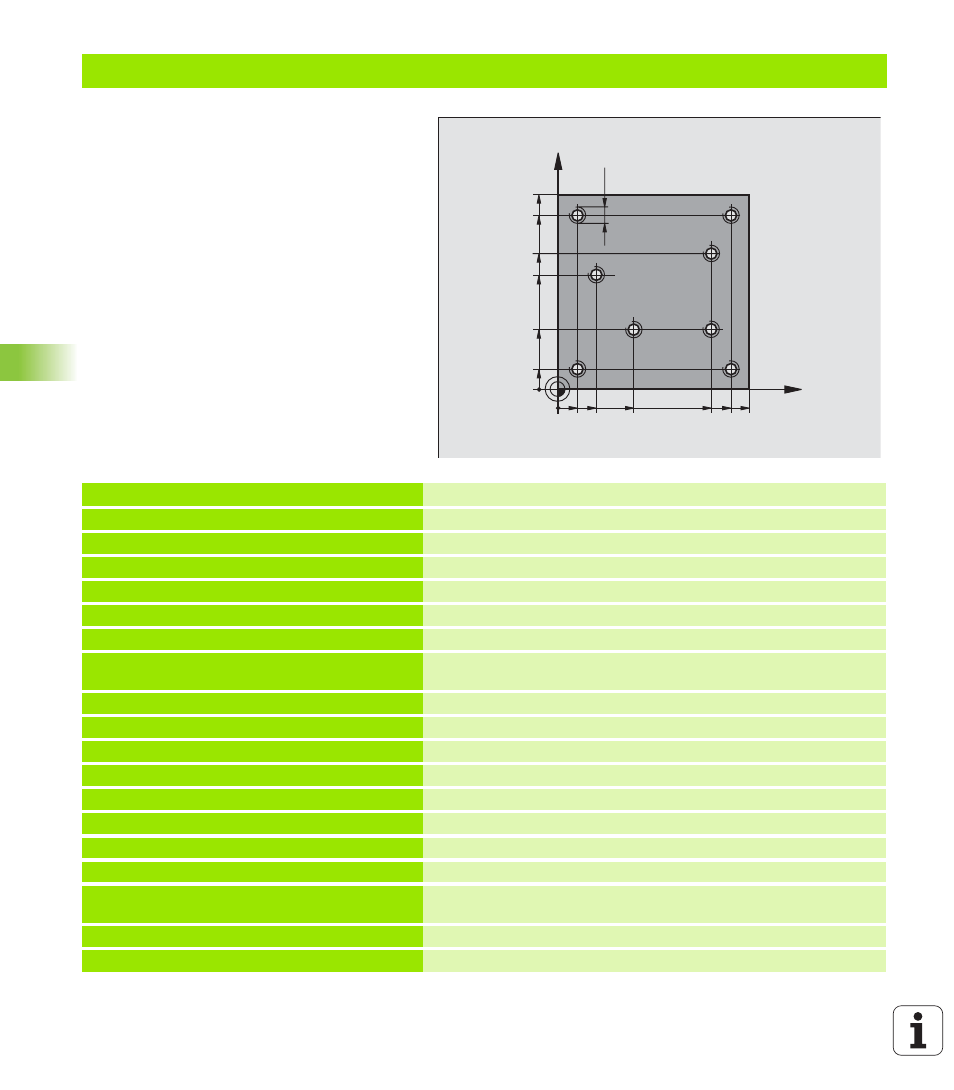

Esempio: Cicli di foratura assieme a Tabelle punti (solo su TNC 410)
Le coordinate dei fori sono memorizzate nella
tabella punti TAB1.PNT e vengono chiamate dal
TNC con G79 PAT.
I raggi degli utensili sono stati scelti in modo tale
che nella grafica di test si possano vedere tutti i
passi di lavorazione.
Esecuzione del programma
n
Centratura
n
Foratura
n Maschiatura
%1 G71 *
N10 G30 G17 X+0 Y+0 Z-20 * Definizione pezzo grezzo
N20 G31 X+100 Y+100 Z+0 *
N30 G99 1 L+0 R+4 * Definizione dell'utensile centratore
N40 G99 2 L+0 R+2.4 * Definizione dell'utensile, punta
N50 G99 3 L+0 R+3 * Definizione dell'utensile maschiatore
N60 T1 G17 S5000 * Chiamata dell'utensile centratore
N70 G01 G40 Z+10 F5000 * Posizionamento dell'utensile alla distanza di sicurezza (programmare
F con un valore,
il TNC posizionerà l'utensile dopo ogni ciclo alla distanza di sicurezza)
N80 %:PAT: "TAB1" * Definire la tabella punti
N90 G200 Q200=2 Q201=-2 Q206=150 Q202=2 Definizione del ciclo "Foratura di centratura"
Q210=0 Q203=+0 Q204=0 * Con Q203 e Q204 valore 0 obbligatorio
N100 G79 “PAT“ F5000 M3 * Chiamata di ciclo con la tabella punti TAB1.PNT,
Avanzamento tra punti: 5000 mm/min
N110 G00 G40 Z+100 M6 * Disimpegno dell'utensile, cambio dell'utensile
N120 T2 G17 S5000 * Chiamata utensile, punta
N130 G01 G40 Z+10 F5000 * Posizionamento dell'utensile alla distanza di sicurezza (programmare
F con un valore)
N140 G200 Q200=2 Q201=-25 Q206=150 Q202=5 Definizione del ciclo "Foratura"
Q210=0 Q203=+0 Q204=0 * Con Q203 e Q204 valore 0 obbligatorio
X
Y
20
10
100
100
10
90
90 80
30
55
40
65
M6
