HEIDENHAIN TNC 410, TNC 426, TNC 430 271
8.7 Cicli SL Gr
uppo II (non sul TNC 41
0)

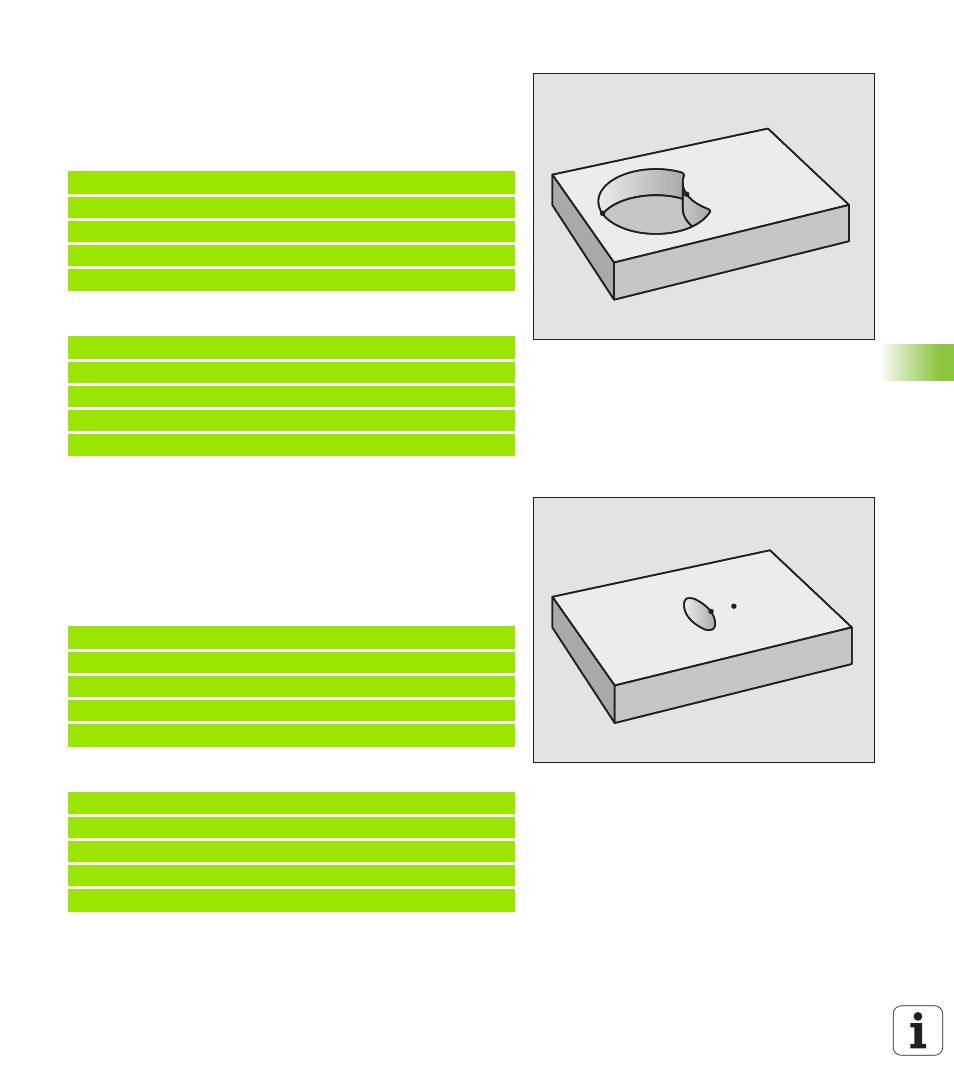

"Differenza" delle superfici
E' richiesta la lavorazione della superficie A senza la parte coperta da B:
n
A deve essere una tasca e B un'isola.
n
A deve iniziare al di fuori di B.
Superficie A:
Superficie B:
Superficie di "intersezione"
E' richiesta la lavorazione della superficie coperta da A e B (le superfici
non sovrapposte non devono essere lavorate) (le superfici con
sovrapposizione semplice non devono essere lavorate)
n A e B devono essere tasche.
n A deve iniziare all'interno di B.
Superficie A:
Superficie B:
A
B
N510 G98 L1 *
N520 G01 G42 X+10 Y+50 *
N530 I+35 J+50 *
N540 G02 X+10 Y+50 *
N550 G98 L0 *
N560 G98 L2 *
N570 G01 G41 X+90 Y+50 *
N580 I+65 J+50 *
N590 G02 X+90 Y+50 *
N600 G98 L0 *
A
B
N510 G98 L1 *
N520 G01 G42 X+60 Y+50 *
N530 I+35 J+50 *
N540 G02 X+60 Y+50 *
N550 G98 L0 *
N560 G98 L2 *
N570 G01 G42 X+90 Y+50 *
N580 I+65 J+50 *
N590 G02 X+90 Y+50 *
N600 G98 L0 *
