312 8 Programmazione: Cicli
8.9 I cicli per la CONVER
SIONE DI COORDINA

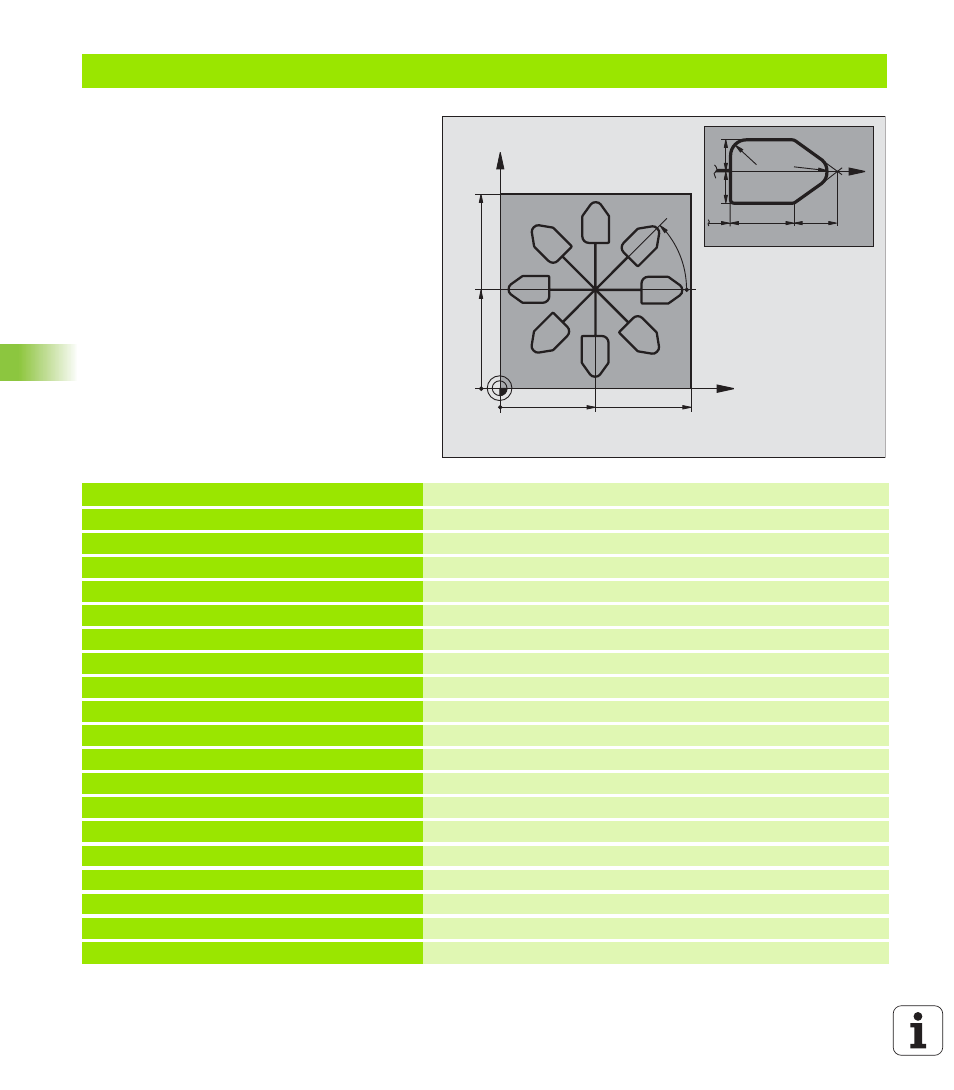

TE Esempio: cicli per la conversione delle coordinate
Esecuzione del programma
n Conversione delle coordinate nel programma
principale
n Elaborazione nel sottoprogramma,vedere
"Sottoprogrammi", pag. 319
%KOUMR G71 *
N10 G30 G17 X+0 Y+0 Z-20 * Definizione pezzo grezzo
N20 G31 G90 X+130 Y+130 Z+0 *
N30 G99 T1 L+0 R+1 * Definizione utensile
N40 T1 G17 S4500 * Chiamata utensile
N50 G00 G40 G90 Z+250 * Disimpegno utensile
N60 G54 X+65 Y+65 * Spostamento dell'origine al centro
N70 L1,0 * Chiamata lavorazione di fresatura
N80 G98 L10 * Impostazione label per la ripetizione di blocchi di programma
N90 G73 G91 H+45 * Rotazione di 45°, valore incrementale
N100 L1,0 * Chiamata lavorazione di fresatura
N110 L10,6 * Salto di ritorno al LBL 10; in totale 6 volte
N120 G73 G90 H+0 * Annullamento della rotazione
N130 G54 X+0 Y+0 * Annullamento dello spostamento dell'origine
N140 G00 Z+250 M2 * Disimpegno dell'utensile, fine del programma
N150 G98 L1 * Sottoprogramma 1:
N160 G00 G40 X+0 Y+0 * Definizione della lavorazione di fresatura
N170 Z+2 M3 *
N180 G01 Z-5 F200 *
N190 G41 X+30 *
X
Y
65
65
130
130
45°
X
20
30
10
R5
R5 10
10
