417 12 Funzioni MOD
12.15 Limitazione delle corse, visualizzazione dell'or
igine

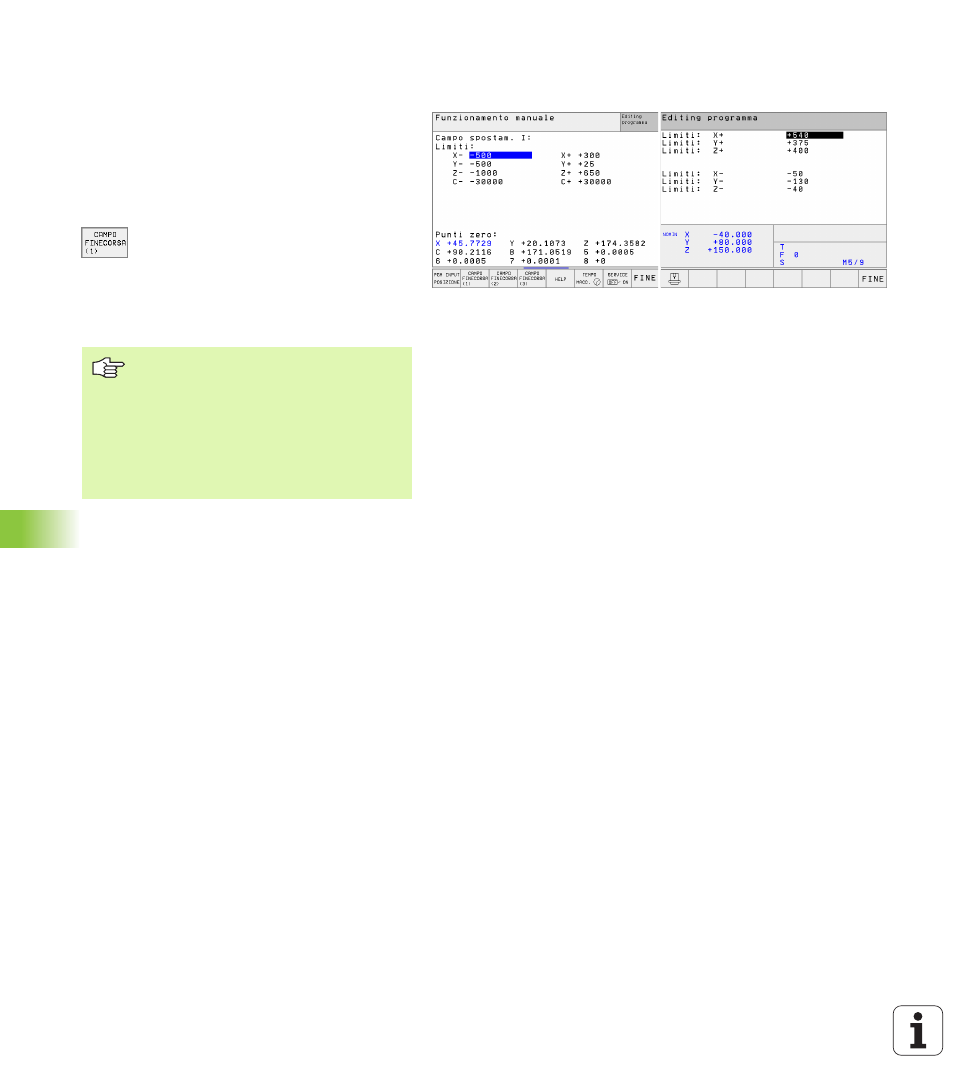

Rilevamento ed impostazione del campo
massimo di spostamento
U U U U Selezionare l'indicazione di posizione REF
U U U U Posizionarsi sulle posizioni finali positive e
negative desiderate sugli assi X, Y, Z
U U U U Prendere nota dei valori con il relativo segno
U U U U Selezione delle funzioni MOD: premere il tasto
MOD
U U U U Impostazione dei limiti del campo di
spostamento: premere il softkey
CAMPO FINECORSA. Impostare i
valori annotati quali limiti per gli assi
U U U U Abbandono della funzione MOD:
premere il softkey FINE
Visualizzazione dell'origine
I valori che vengono visualizzati sullo schermo in
basso a sinistra sono gli indici di riferimento
impostati manualmente, riferiti all'origine della
macchina. Essi non possono essere modificati nel
menu visualizzato.
Impostazione dei limiti del campo di
spostamento per il Test del
programma (non su TNC 426,
TNC 430)
Per il test del programma e al grafica di
programmazione è possibile definire un "Campo
finecorsa" separato (evt. 2º livello softkey) dopo aver
attivato la funzione MOD.
Oltre ai limiti è possibile definire anche la posizione
del punto di riferimento del pezzo riferito all'origine
della macchina.
Le correzioni del raggio dell'utensile non
vengono tenute in considerazione in
caso di limitazione del campo di
spostamento.
Le limitazioni del campo di spostamento
e i finecorsa software vengono tenuti in
conto dopo il posizionamento sugli indici
di riferimento.
