Attivazione

M114 è attiva dall'inizio del blocco, M115 alla fine del blocco. M114
non è attiva con correzione del raggio utensile attiva.

M114 viene disattivata con M115 o comunque alla fine del
programma.

Mantenimento della posizione della punta
dell'utensile nel posizionamento di assi di
rotazione (TCPM*): M128 (non sul TNC 410)

Comportamento standard

Il TNC porta l'utensile sulle posizioni definite nel programma di
lavorazione. Se nel programma varia la posizione di un asse orientabile,
si deve calcolare il conseguente offset degli assi lineari e spostarlo in

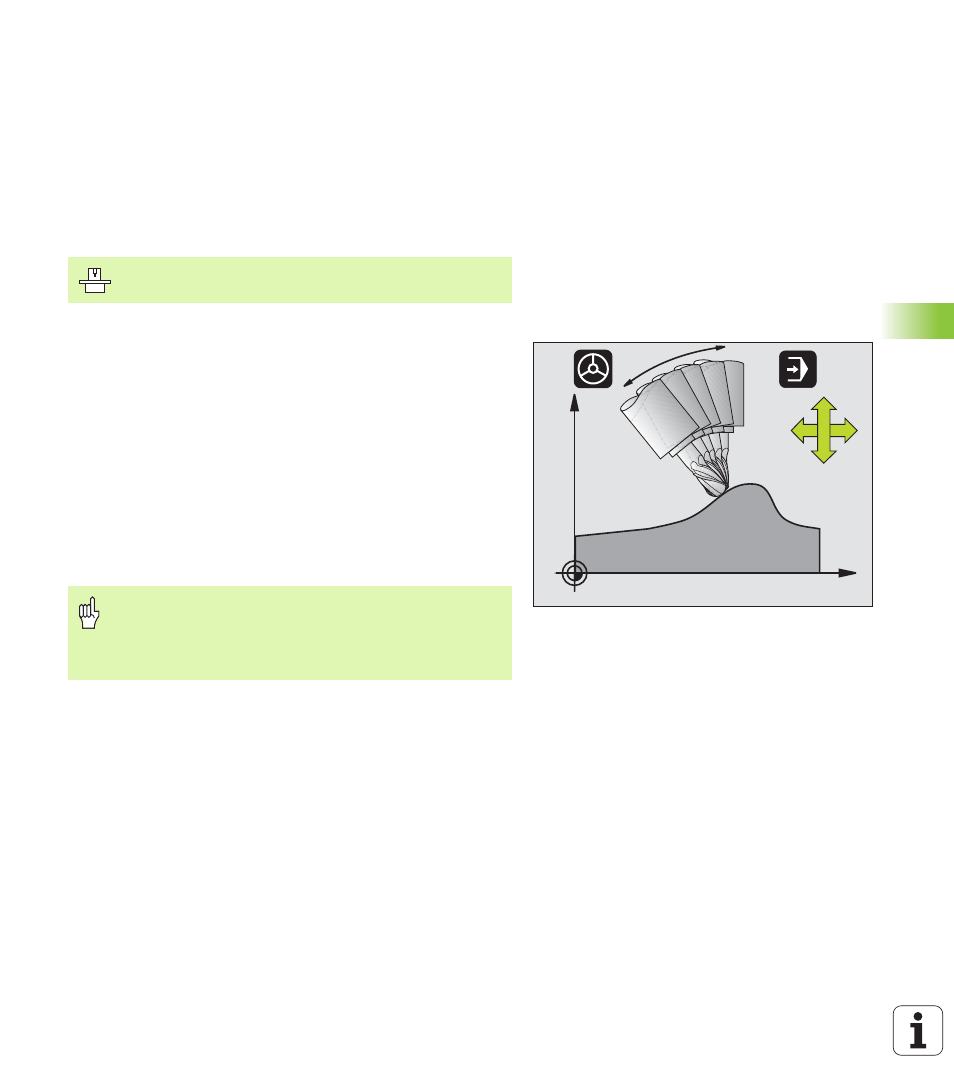

un blocco di posizionamento (vedere figura funzione M114).

Comportamento con M128

Se nel programma varia la posizione di un asse orientabile comandato
da programma, durante la rotazione la posizione della punta
dell'utensile rispetto al pezzo rimane invariata.

Utilizzare M128 con M118 se si desidera modificare con il volantino la
posizione dell'asse di rotazione durante l'esecuzione del programma.
La sovrapposizione di un posizionamento con il volantino viene
eseguita con M128 attiva nel sistema di coordinate proprio della
macchina.

La geometria della macchina deve essere definita dal
Costruttore nei parametri macchina 7510 e seguenti.

Per assi orientabili con dentatura Hirth: modificare la
posizione dell'asse orientabile unicamente dopo aver
portato l'utensile fuori ingombro. Altrimenti il ritiro dalla
dentatura potrebbe causare dei danneggiamenti del
profilo.

X

Z

B

Z

X
