8.7 Cicli SL Gr
uppo II (non sul TNC 41
0)
PROFILO (Ciclo G37)
Nel ciclo G37 PROFILO vengono elencati tutti i sottoprogrammi da
sovrapporsi per formare un determinato profilo.
U U U U NUMERI LABEL PER IL PROFILO : si devono inserire tutti
i numeri di label dei singoli sottoprogrammi da
sovrapporre per l'esecuzione del profilo. Ogni numero
deve essere confermato con il tasto ENT e
l'inserimento dei dati deve essere concluso con il
tasto END.
Profili sovrapposti
Tasche ed isole possono essere sovrapposte per formare un nuovo
profilo. In questo modo si può ingrandire la superficie di una tasca con
una tasca sovrapposta o rimpicciolire un'isola.

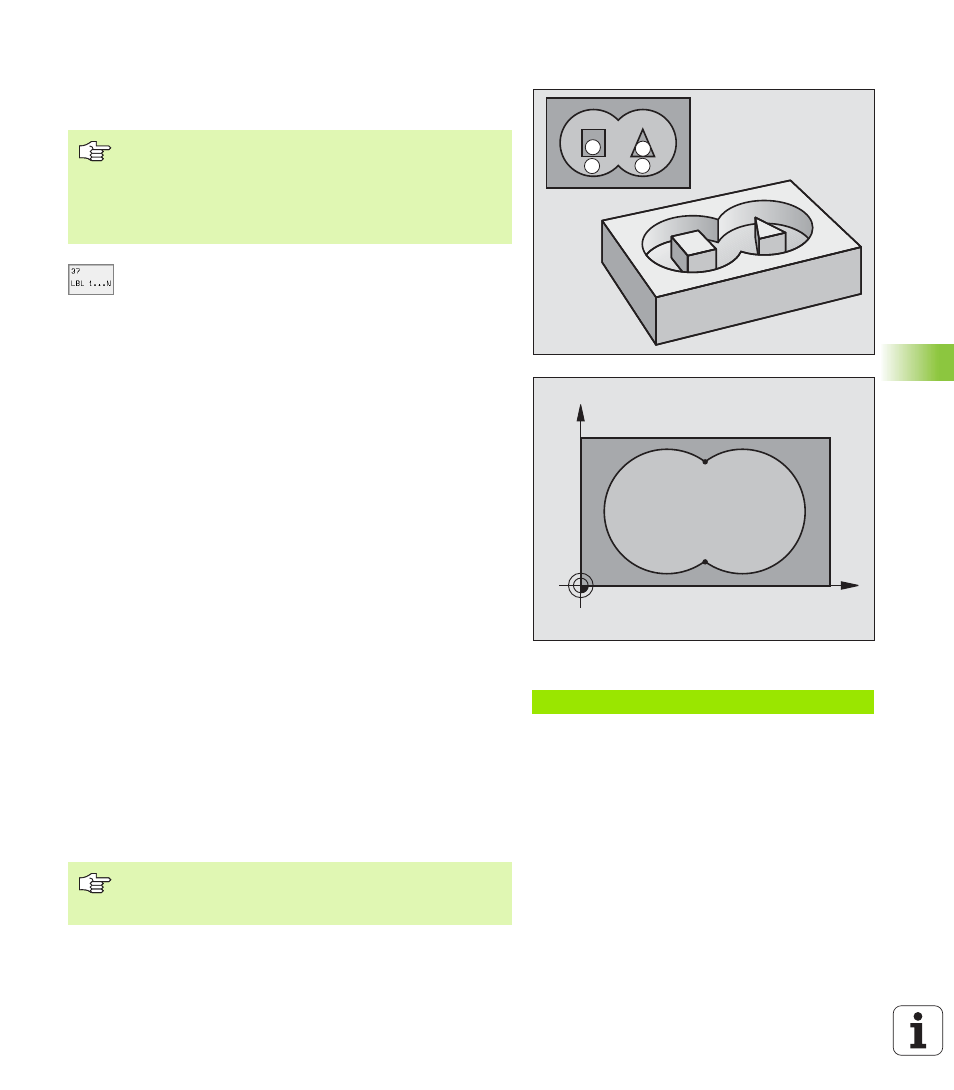

Sottoprogrammi: tasche sovrapposte
Le tasche A e B si sovrappongono.
Esempio: Blocchi NC
N120 G37 P01 1 P02 5 P03 7 P04 8 *
A
C D
B
X
Y
A B
S
1
S
2
Da osservare prima della programmazione
Il ciclo G37 è DEF attivo, cioè è attivo a partire dalla sua
definizione nel programma.
Nel ciclo G37 si possono specificare al massimo 12
sottoprogrammi (segmenti di profilo)
I seguenti esempi di programma sono sottoprogrammi di
profilo che vengono chiamati in un programma principale
dal ciclo G37 PROFILO.
