5.2 D
a
ti ut
ensile
Tabella posti per cambio utensile
Per il cambio utensili automatico occorre la tabella posti TOOL_P.TCH.
Il TNC gestisce più tabelle posti con nomo di file a piacere. La tabella
posti da attivare per l'esecuzione del programma viene selezionata in
uno dei modi operativi di esecuzione tramite la gestione file dati (Stato
M).

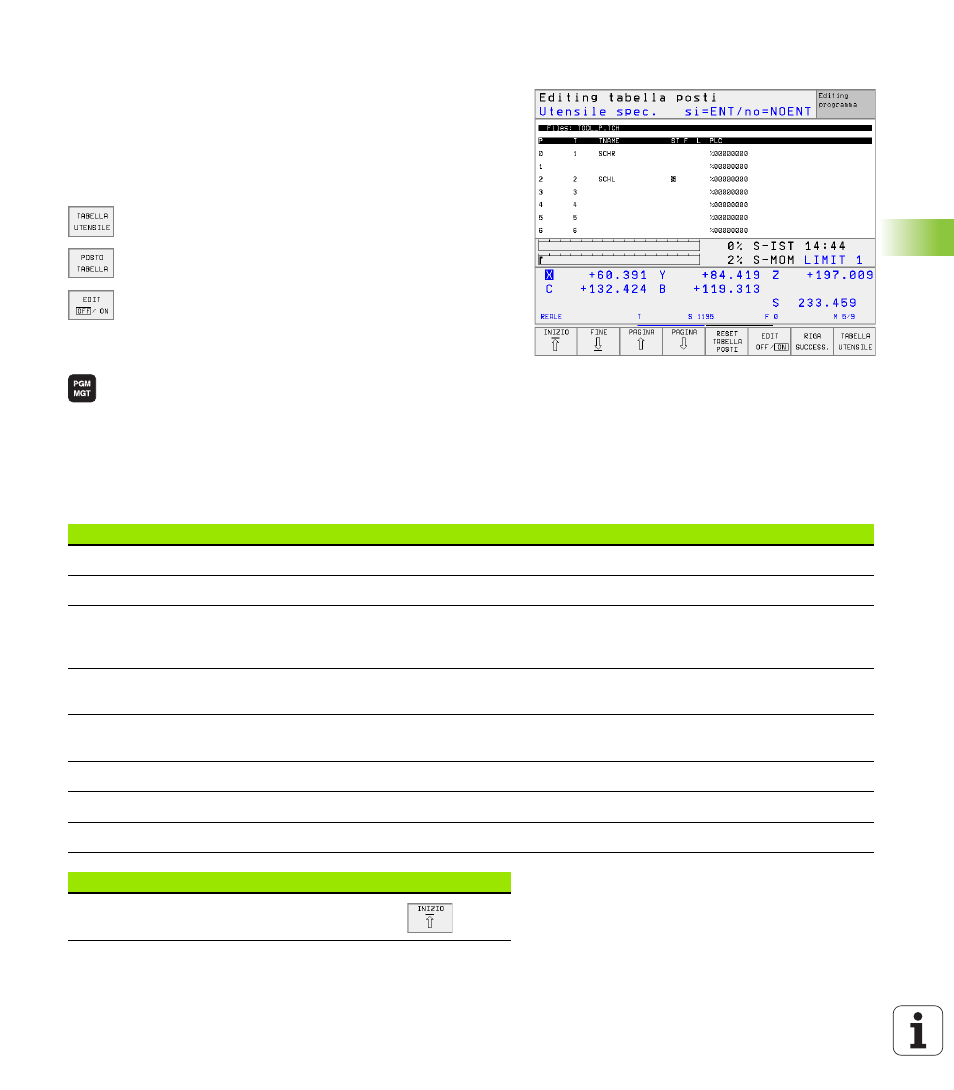

Editing Tabella posti in uno dei modi di esecuzione programma
U U U U Selezione della Tabella utensili: premere il softkey
TABELLA UTENSILI
U U U U Selezione della Tabella posti: premere il softkey
TABELLA POSTI
U U U U Impostare il softkey EDIT su ON
Selezione tabella posti nel modo operativo MEMORIZZAZIONE/
EDITING PROGRAMMA (solo TNC 426, TNC 430)
U U U U Chiamata Gestione file dati
U U U U Visualizzazione dei tipi di file: premere il softkey
SELEZIONA TIPO
U U U U Visualizzazione di un file dati tipo .TCH : premere il
softkey TCH FILE (secondo livello softkey).
U U U U Selezionare un file o inserire un nuovo nome di file.
Confermare con il tastoENT o con il softkey SELEZ.
Sigla Inserimento Dialogo
P Numero posto dell'utensile nel magazzino utensili –
T Numero utensile NUMERO UTENSILE ?
ST L'utensile è un utensile speciale (ST: per Special T ool = ingl. utensile speciale);
se l'utensile speciale blocca dei posti prima e dopo il proprio, bloccare i relativi
posti nella colonna L (stato L) UTENSILE SPECIALE ?
F Riportare l'utensile sempre allo stesso posto magazzino (F: per Fixed = ingl.
fisso) POSTO FISSO ? SI = ENT /
NO= NO ENT
L Bloccare il posto (L: per Locked = ingl. bloccato, vedere anche colonna ST) BLOCCO DEL POSTO ? SI =
ENT / NO = NO ENT
PLC Informazione relativa a questo posto utensile da trasmettere al PLC STATO PLC ?
TNAME Visualizzazione del nome utensile da TOOL.T –
DOC Visualizzazione del commento all'utensile da TOOL.T –
Funzioni di Editing per Tabelle posti Softkey
Selezione dell'inizio della tabella
