HEIDENHAIN TNC 410, TNC 426, TNC 430

295

8.8 Cicli di spianat

u

ra

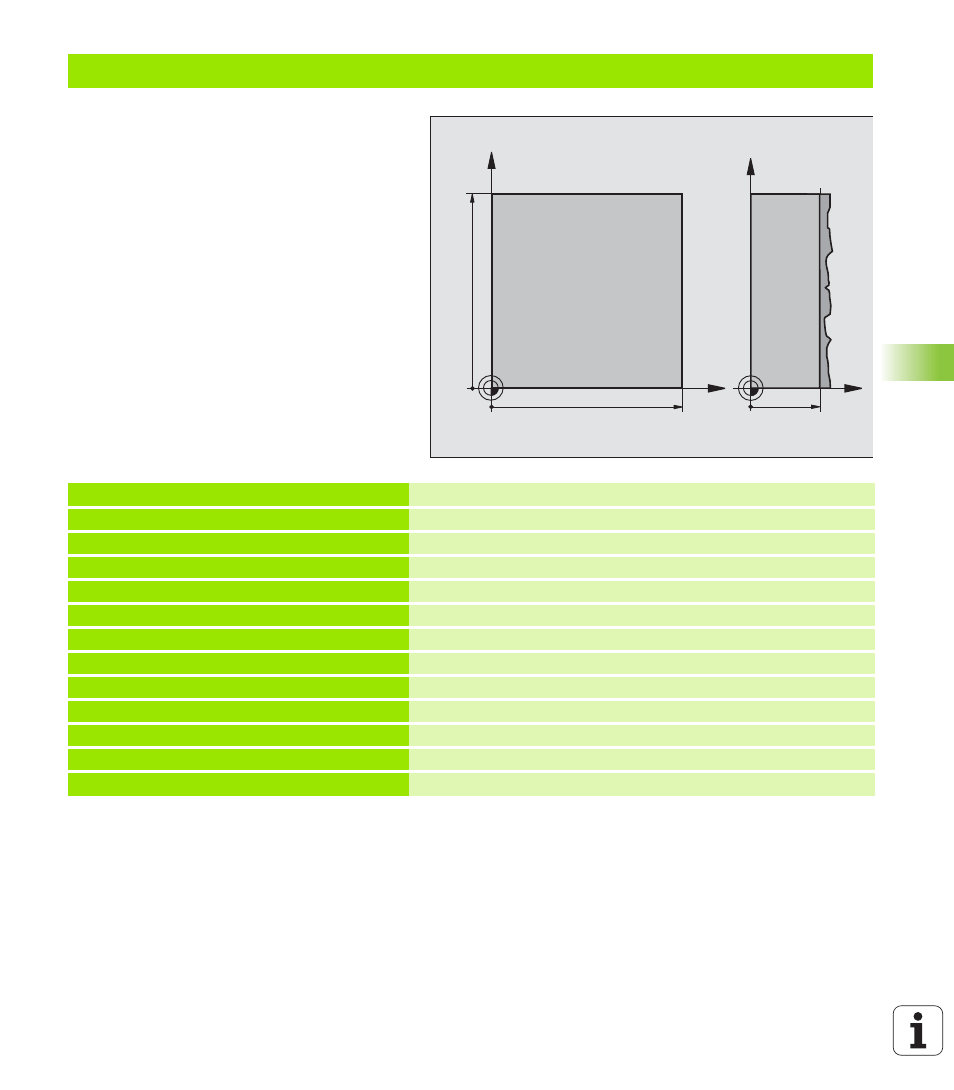

Esempio: Spianatura

%C230 G71

N10 G30 G17 X+0 Y+0 Z+0 *

Definizione pezzo grezzo

N20 G31 G90 X+100 Y+100 Z+40 *

N30 G99 T1 L+0 R+5 *

Definizione utensile

N40 T1 G17 S3500 *

Chiamata utensile

N50 G00 G40 G90 Z+250 *

Disimpegno utensile

N60 G230 Q225=+0 Q226=+0 Q227=+35

Definizione del ciclo "Spianatura"

Q218=100 Q219=100 Q240=25 Q206=250

Q207=400 Q209=150 Q200=2 *

N70 X-25 Y+0 M03 *

Preposizionamento vicino al punto di partenza

N80 G79 *

Chiamata ciclo

N90 G00 G40 Z+250 M02 *

Disimpegno dell'utensile, fine del programma

N999999 %C230 G71 *

X

Y

100

100

Z

Y

35
