100

5 Programmazione: Utensili

5.2 D

a

ti ut

ensile

Definizione della lunghezza L con un dispositivo di presetting

Successivamente inserire il valore determinato direttamente nella
definizione G99 dell'utensile o nella tabella utensili.

Raggio R dell'utensile

Il raggio R dell'utensile viene inserito direttamente.

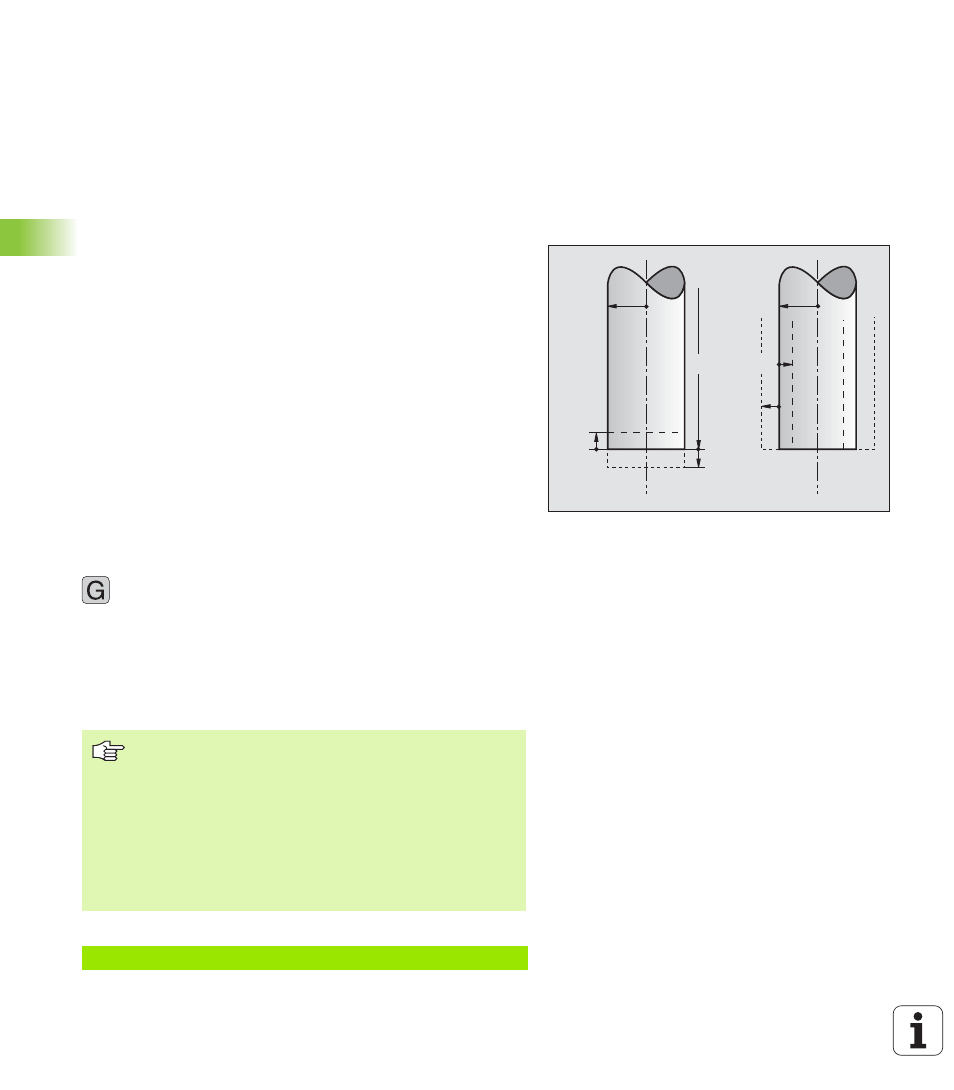

Valori delta per lunghezze e raggi

I valori delta indicano gli scostamenti in lunghezza e nel raggio di
utensili.

Un valore delta positivo significa una sovradimensione (DL, DR>0).
Nelle lavorazioni con una sovradimensione si deve indicare il valore
della stessa nella programmazione della chiamata utensile con T.

Un valore delta negativo significa una sottodimensione (DL, DR<0). La
sottodimensione viene inserita nella Tabella utensili per l'usura
dell'utensile.

Per i valori delta vengono introdotti valori numerici. Nei blocchi T i valori
possono essere introdotti anche con un parametro Q.

Campo di immissione: il valore massimo dei valori delta è di
± 99,999 mm.

Inserimento dei dati utensile nel programma

Per ogni utensile il numero, la lunghezza e il raggio vengono definiti
una volta nel programma di lavorazione in un blocco G99:

U

U

U

U

Selezionare la definizione utensili. Confermare la

selezione con il tasto ENT

U

U

U

U

Inserire il NUMERO UTENSILE: identificazione

univoca di un utensile mediante un numero utensile

U

U

U

U

Inserire la LUNGHEZZA UTENSILE: valore di

correzione della lunghezza dell'utensile

U

U

U

U

Inserire il RAGGIO UTENSILE

Esempio blocco NC

DR<0

DR>0

DL<0

R

DL>0

L

R

Il valore per la lunghezza può essere inserito durante il
dialogo direttamente nel relativo campo.

TNC 426, TNC 430:

Premere il tasto "Conferma posizione reale". In questo
contesto fare attenzione che l'asse utensile sia
evidenziato nella visualizzazione di stato.

TNC 410:

Premere il softkey ACT. POS. Z .

N40 G99 T5 L+10 R+5 *

99
