HEIDENHAIN iTNC 530 91

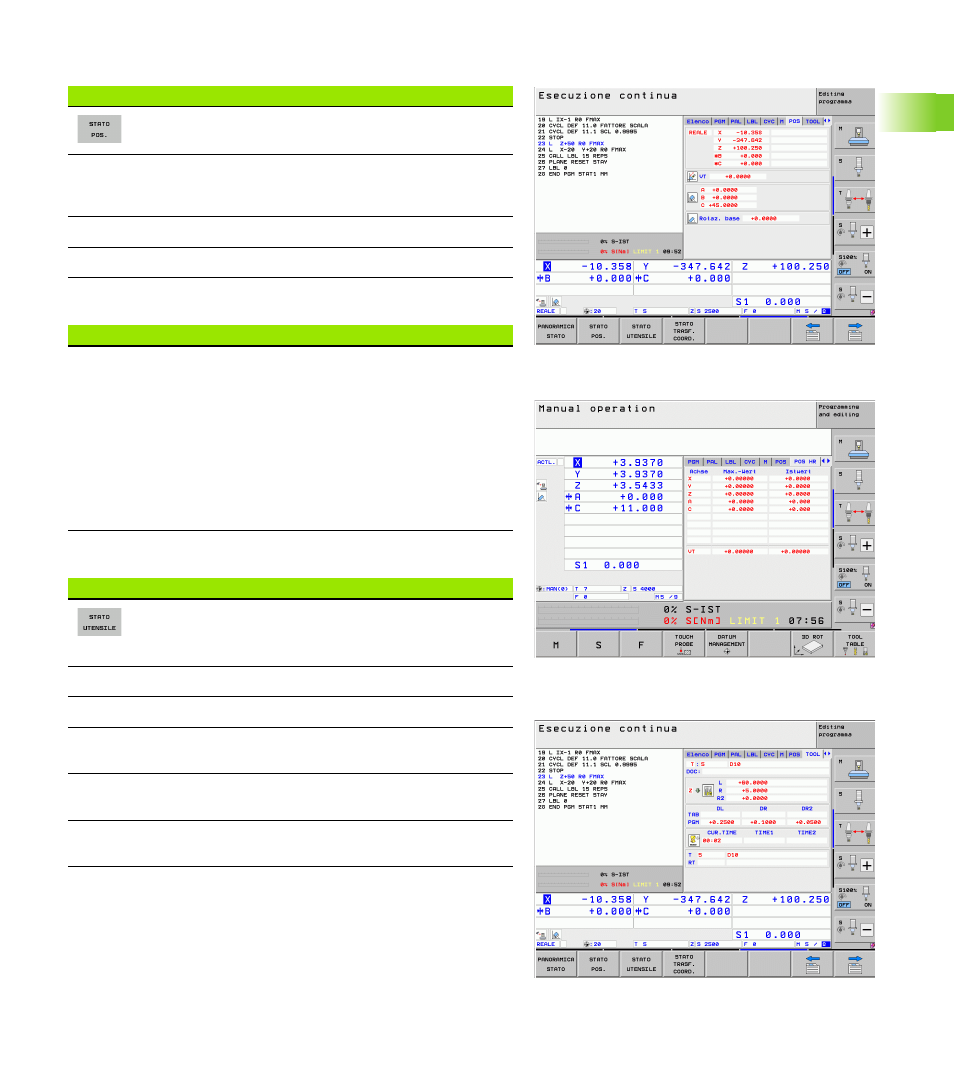

2.4 V
isualizzazioni di stat
o Posizioni e coordinate (scheda POS)
Informazioni sulla sovrapposizione volantino (scheda POS HR)
Informazioni sugli utensili (scheda TOOL)
Softkey Significato
Tipo di posizione visualizzata, ad es. Posizione
reale
Valore traslato nella direzione asse virtuale VT
(solo con opzione software Impostazioni globali
del programma)
Angolo di rotazione del piano di lavoro
Angolo della rotazione base
Softkey Significato
Nessuna
selezione diretta
possibile  Visualizzazione Asse: visualizzazione di tutti
gli assi attivi della macchina (VT = asse
virtuale)
 Visualizzazione Val. max.:
percorso di traslazione massimo ammesso
nel relativo asse (definito tramite M118 o
Impostazioni globali del programma)
 Visualizzazione V.reale:
valore effettivamente traslato con la
sovrapposizione volantino nel relativo asse
Softkey Significato
 Visualizzazione T: nome e numero utensile
 Visualizzazione RT: nome e numero
dell'utensile gemello
Asse utensile
Lunghezza e raggi dell'utensile
Maggiorazioni (valori delta) dalla tabella utensili
(TAB) e da TOOL CALL (PGM)
Durata, durata massima (TIME 1) e durata
massima con TOOL CALL (TIME 2)
Visualizzazione dell'utensile attivo e
dell'utensile gemello (successivo)
