HEIDENHAIN iTNC 530 (60642x-04) - Manuale (Pagina 565)

HEIDENHAIN iTNC 530 565
13.2 F
unzionament
o con pallet con
la
v
o
ra
zione or
ientata all’ut
e
nsile

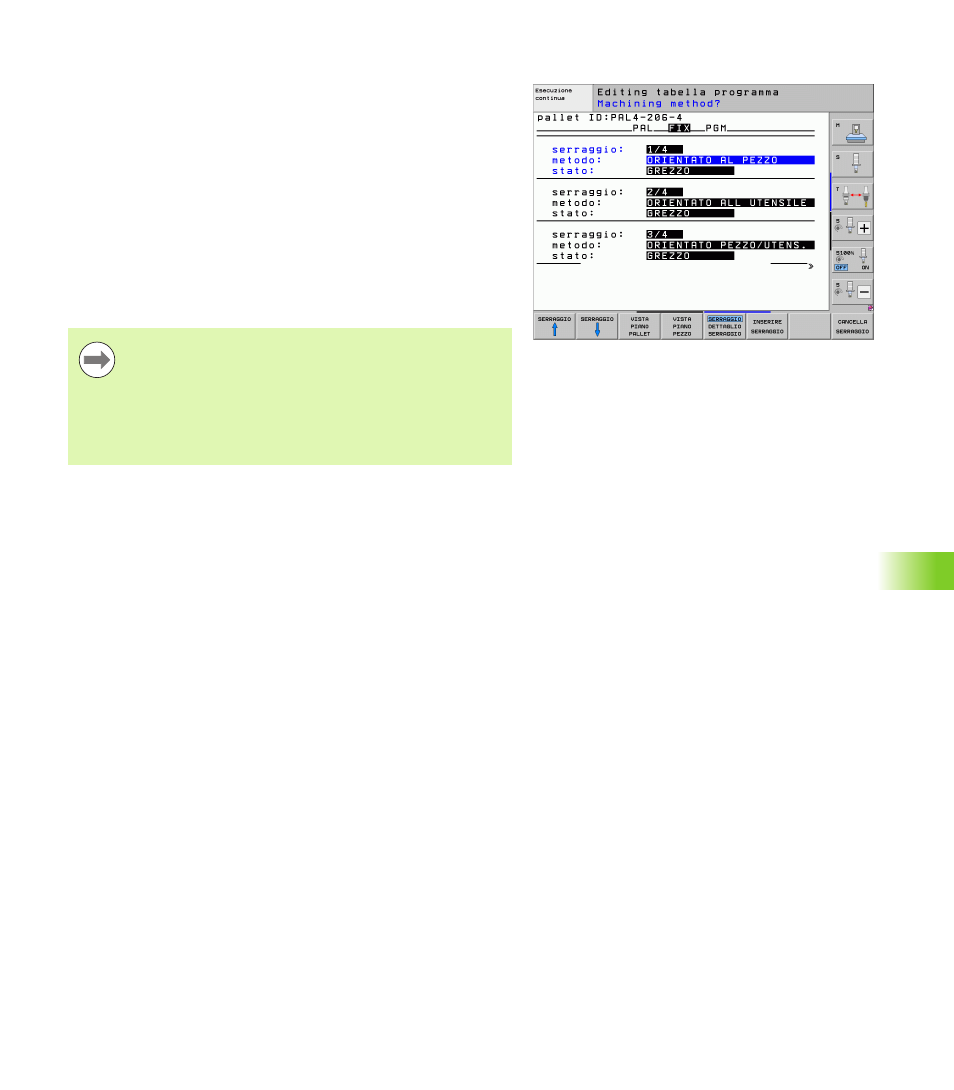

Impostazione del livello serraggio
 Serraggio : viene visualizzato il numero del serraggio, dopo la
barretta inclinata viene visualizzato il numero di serraggi nell'ambito
di questo livello
 Metodo : si possono scegliere due metodi di lavorazione ORIENTATO
AL PEZZO oppure ORIENTATO ALL'UTENSILE. La scelta fatta viene
memorizzata nel livello pezzo corrispondente e sovrascrive eventuali
immissioni precedenti. Nella visualizzazione a tabella la voce
ORIENTATO AL PEZZO
compare come WPO e ORIENTATO ALL'UTENSILE
come TO.
Con il softkey COLLEGARE/SEPARARE si identificano i serraggi che nella
lavorazione orientata all'utensile sono coinvolti insieme nel calcolo
della lavorazione. I serraggi collegati sono identificati da una linea
tratteggiata, i serraggi separati sono identificati da una linea
continua. Nella visualizzazione a tabella, i pezzi collegati sono
identificati nella colonna METHOD con CTO.
 Stato : con il softkey GREZZO il serraggio con i relativi pezzi viene
identificato come non ancora lavorato e nel campo di stato viene
inserito BLANK. Utilizzare il softkey POSTO LIBERO o SALTA, se si
desidera che nel corso della lavorazione il serraggio venga saltato;
nel campo di stato compare EMPTY o SKIP
L'immissione ORIENTATO PEZZO/UTENS. non può essere
impostata tramite softkey, essa compare solo se nel livello
pezzo sono stati impostati metodi di lavorazione diversi per
i pezzi.
Se il metodo di lavorazione viene impostato nel livello
serraggio, esso viene memorizzato anche nel livello pezzo
e sovrascrive eventuali immissioni precedenti.
