162 Programmazione: aiuti di programmazione
4.4 Gr
afica di pr
ogr
ammazione

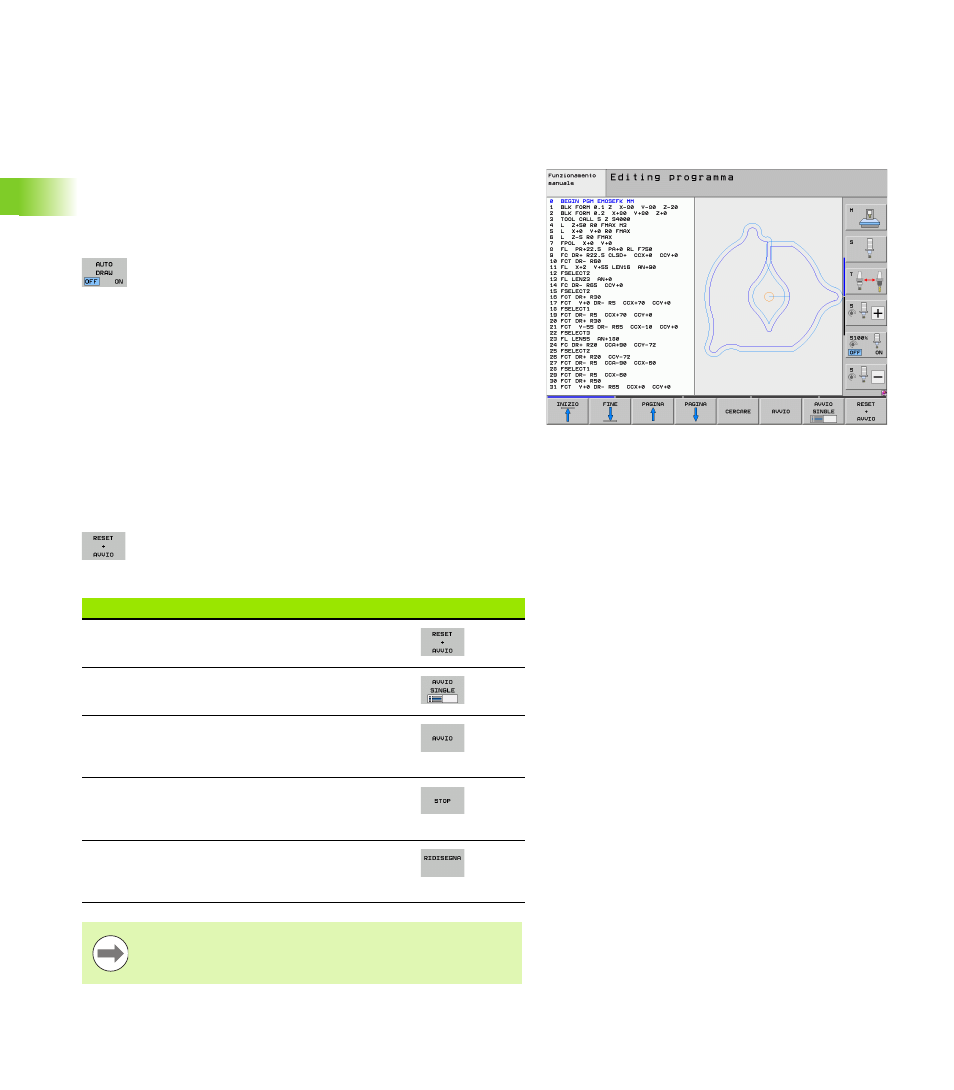

4.4 Grafica di programmazione
Esecuzione grafica contemporanea/non
contemporanea alla programmazione
Durante la generazione di un programma il TNC può visualizzare il
profilo programmato mediante una grafica 2D a tratti.
 Per la ripartizione dello schermo con il programma a sinistra e la
grafica a destra: premere il tasto SPLIT SCREEN e il softkey PGM +
GRAFICA
 Impostare il softkey AUTO DRAW su ON. Inserendo
le singole righe del programma, il TNC visualizzerà
nella finestra grafica destra tutte le traiettorie
programmate
Se non si desidera l'esecuzione grafica contemporanea, impostare il
softkey AUTO DRAW su OFF.
AUTO DRAW ON non presenta eventuali ripetizioni di blocchi di
programma.
Generazione della grafica di programmazione
per un programma esistente
 Selezionare con i tasti cursore il blocco fino al quale si desidera
eseguire la grafica o premere GOTO e inserire direttamente il
numero del blocco desiderato.
 Esecuzione della grafica: premere il softkey RESET +
AVVIO
Ulteriori funzioni:
Funzione Softkey
Generazione completa della grafica di
programmazione
Generazione della grafica di programmazione
blocco per blocco
Generazione completa della grafica di
programmazione o da completarsi dopo RESET +
AVVIO
Arresto della grafica di programmazione. Questo
softkey compare solo mentre il TNC genera una
grafica di programmazione
Nuovo disegno della grafica di programmazione
se ad es. sono state cancellate linee a causa di
intersezioni
La grafica di programmazione non considera alcuna
funzione di rotazione del piano di lavoro, il TNC visualizza
eventualmente in tali casi un messaggio di errore.
