HEIDENHAIN iTNC 530 267
6.6 T
raiet
to
ri
e – Pr
ogr
ammazione liber
a dei pr
ofili FK

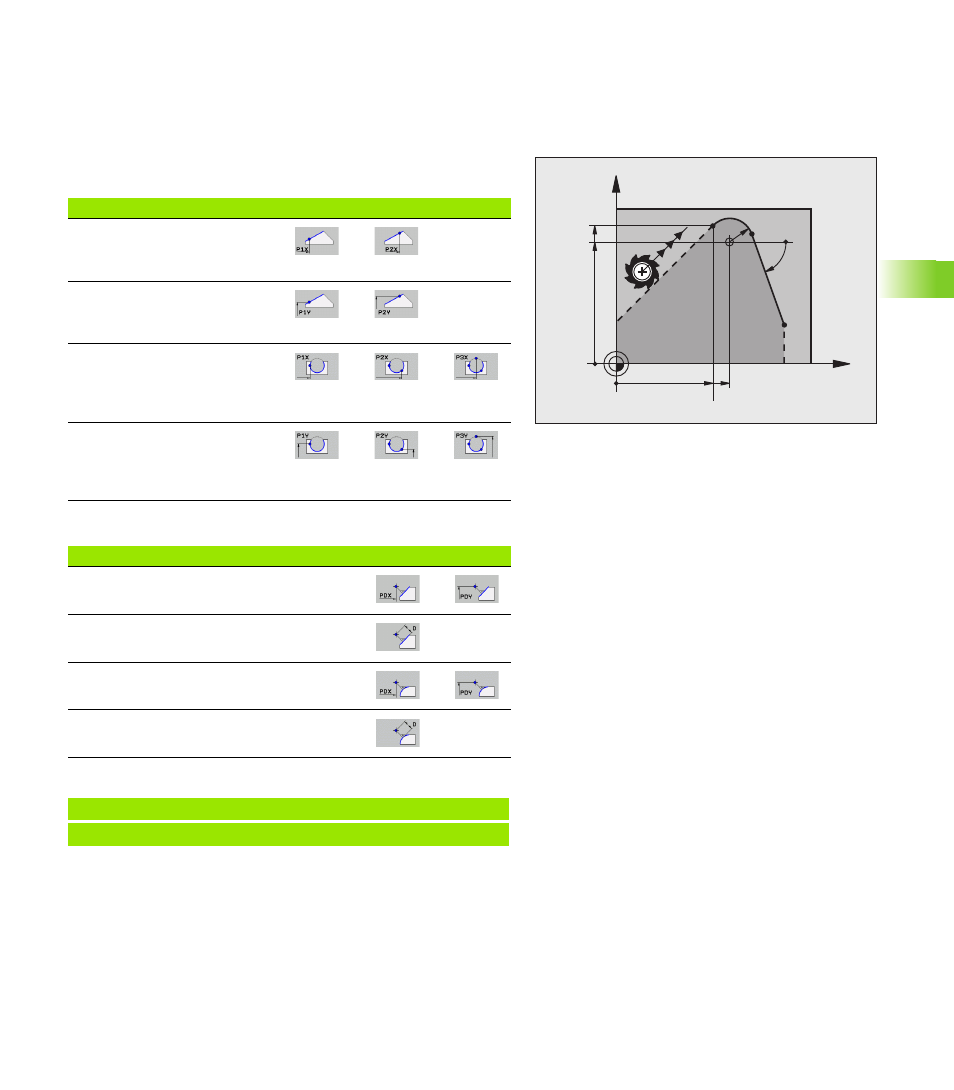

Punti ausiliari
Sia per le rette libere che per le traiettorie circolari libere si possono
inserire coordinate per punti ausiliari sul o accanto al profilo.
Punti ausiliari su un profilo
I punti ausiliari si trovano direttamente sulla retta o sul prolungamento
teorico della retta o direttamente sulla traiettoria circolare.
Punti ausiliari accanto ad un profilo
Blocchi esemplificativi NC
X
Y
53
60.071
50
42.929
R10
70°
Dati noti Softkey
Coordinata X del punto
ausiliario
P1 o P2 di una retta
Coordinata Y del punto
ausiliario
P1 o P2 di una retta
Coordinata X del punto
ausiliario
P1, P2 o P3 di una traiettoria
circolare
Coordinata Y del punto
ausiliario
P1, P2 o P3 di una traiettoria
circolare
Dati noti Softkey
Coordinate X e Y del punto ausiliario di
fiancoa una retta
Distanza del punto ausiliario dalla retta
Coordinate X e Y del punto ausiliario accanto
ad una traiettoria circolare
Distanza del punto ausiliario dalla traiettoria
circolare
13 FC DR- R10 P1X+42.929 P1Y+60.071
14 FLT AN-70 PDX+50 PDY+53 D10
