HEIDENHAIN iTNC 530 541
12.6 Cor
rezione tr
idimensionale dell’ut
ensile (opzione sof
tw
a
re
2)

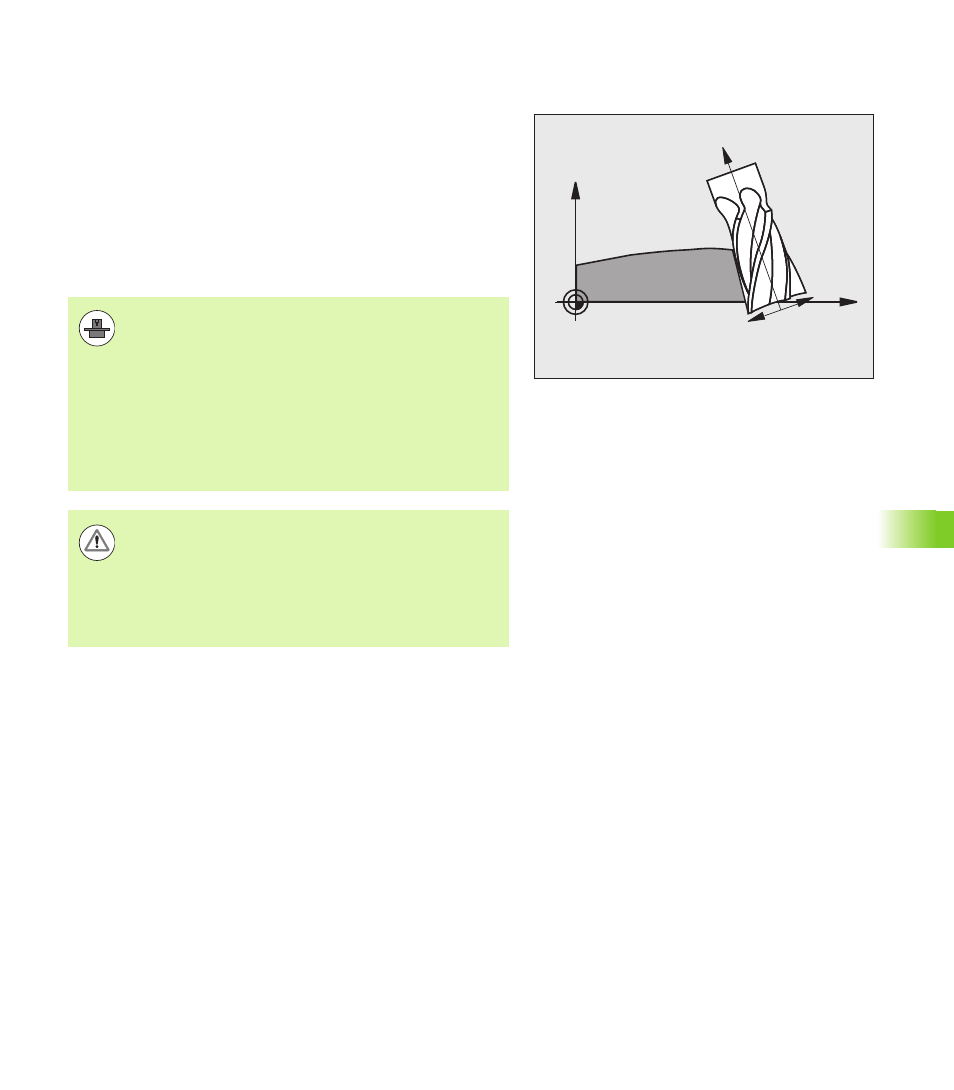

Peripheral Milling: correzione tridimensionale
del raggio con orientamento utensile
Il TNC sposta l'utensile in direzione normale rispetto alla direzione di
movimento e in direzione normale rispetto alla direzione utensile, della
somma dei delta DR (tabella utensili e TOOL CALL). La direzione della
correzione è determinata dalla correzione del raggio RL/RR (vedere
figura, direzione Y+). Per far sì che il TNC possa raggiungere
l'orientamento utensile previsto, occorre attivare la funzione M128
(vedere "Mantenimento della posizione della punta dell'utensile nel
posizionamento di assi rotativi (TCPM): M128 (opzione software 2)" a
pagina 531). Il TNC posiziona quindi gli assi rotativi della macchina in
automatico, in modo tale che l'utensile raggiunga l'orientamento
previsto con la correzione attiva.
X
Z
RL
RR
Questa funzione è possibile solo su macchine per cui si
possono definire gli angoli solidi di configurazione degli
assi rotativi. Consultare il manuale della macchina.
Il TNC non può posizionare gli assi rotativi in automatico
su tutte le macchine. Consultare il manuale della
macchina.
Tenere presente che il TNC esegue una correzione con i
valori delta definiti. Un raggio utensile R definito nella
tabella utensili non influisce in alcun modo sulla
correzione.
Attenzione Pericolo di collisione!
Nelle macchine, i cui assi rotativi consentono unicamente
un campo di spostamento limitato, nel posizionamento in
automatico potrebbero verificarsi dei movimenti che
richiedono, ad esempio, una rotazione di 180° della tavola.
Fare attenzione al pericolo di collisione della testa con il
pezzo o dispositivo di bloccaggio.
