276 Programmazione: conferma dati da file DXF o profili con testo in chiaro
7.
1 Gestione di file DXF (opzione
sof
tw
a
re
)
7.1 Gestione di file DXF
(opzione software)
Applicazione

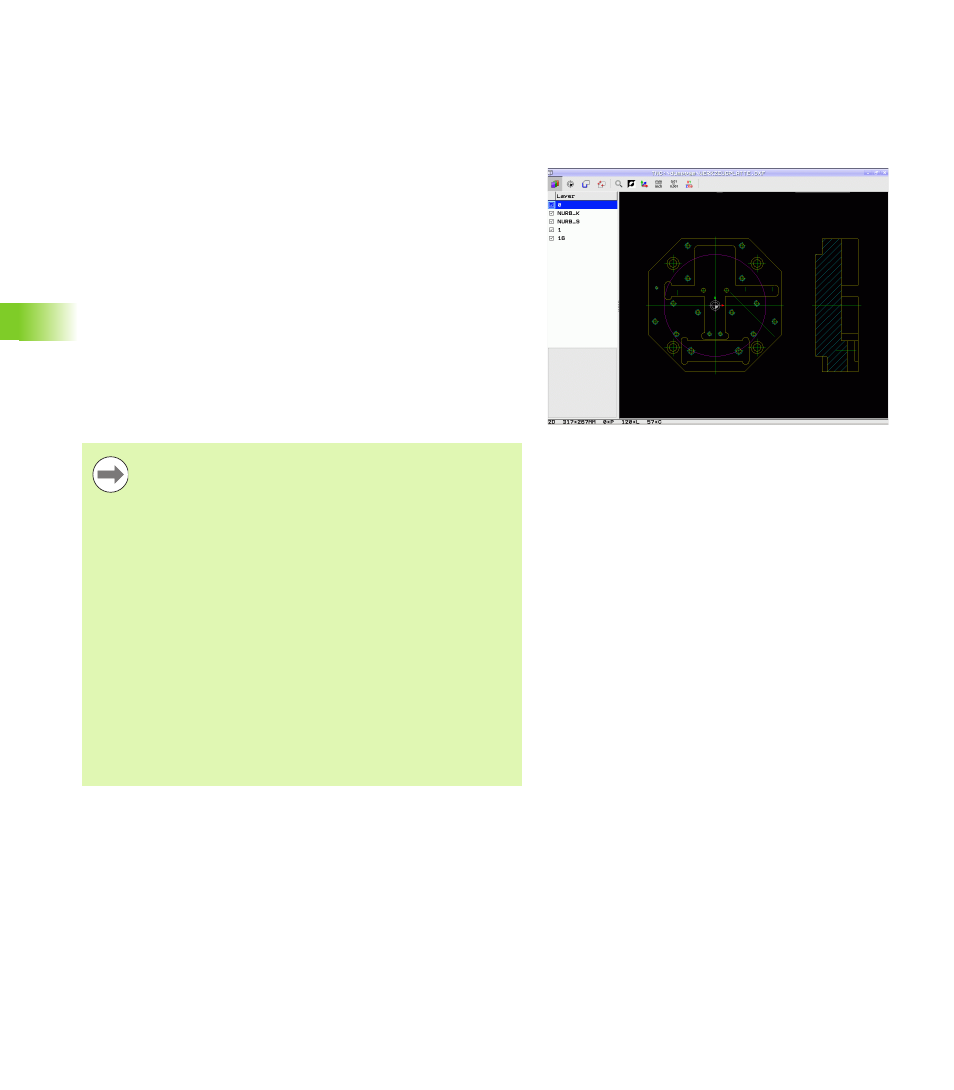

I file DXF generati su un sistema CAD possono essere aperti
direttamente sul TNC, per estrarre da essi profili o posizioni di
lavorazione e memorizzarli come programmi con dialogo in chiaro
oppure come file di punti. I programmi con dialogo in chiaro ricavati
dalla selezione di profili possono essere eseguiti anche su controlli
TNC meno recenti, poiché i programmi di profilo contengono solo
blocchi L e CC/C.
Se si utilizzano file DXF nel modo operativo Editing programma, il TNC
genera di default programmi di profilo con estensione di file .H e file di
punti con estensione .PNT. Se si utilizzano file DXF nel modo operativo
smarT.NC, il TNC genera di default programmi di profilo con
estensione .HC e file di punti con estensione .HP. Nel dialogo di
memorizzazione è tuttavia possibile selezionare liberamente il tipo di
file. Il profilo selezionato o le posizioni di lavorazione selezionate
possono essere archiviati anche nella memoria intermedia del TNC per
inserirli poi direttamente in un programma NC.
Il file DXF da elaborare deve essere memorizzato sul disco
fisso del TNC.
Prima dell'immissione nel TNC verificare che il nome del
file DXF non contenga spazi oppure caratteri speciali non
ammessi (vedere "Nomi dei file" a pagina 122).
Il file DXF da aprire deve contenere almeno un layer.
Il TNC supporta il formato DXF più diffuso R12
(corrispondente a AC1009).
Il TNC non supporta il formato DXF binario. Quando si
genera il file DXF dal programma CAD o disegno,
assicurarsi di memorizzare il file in formato ASCII.
I seguenti elementi DXF sono selezionabili come profilo:
 LINE (retta)
 CIRCLE (cerchio completo)
 ARC (arco di cerchio)
 POLYLINE (polilinea)
