HEIDENHAIN iTNC 530 283
7.
1 Gestione di file DXF (opzione
sof
tw
a
re
)

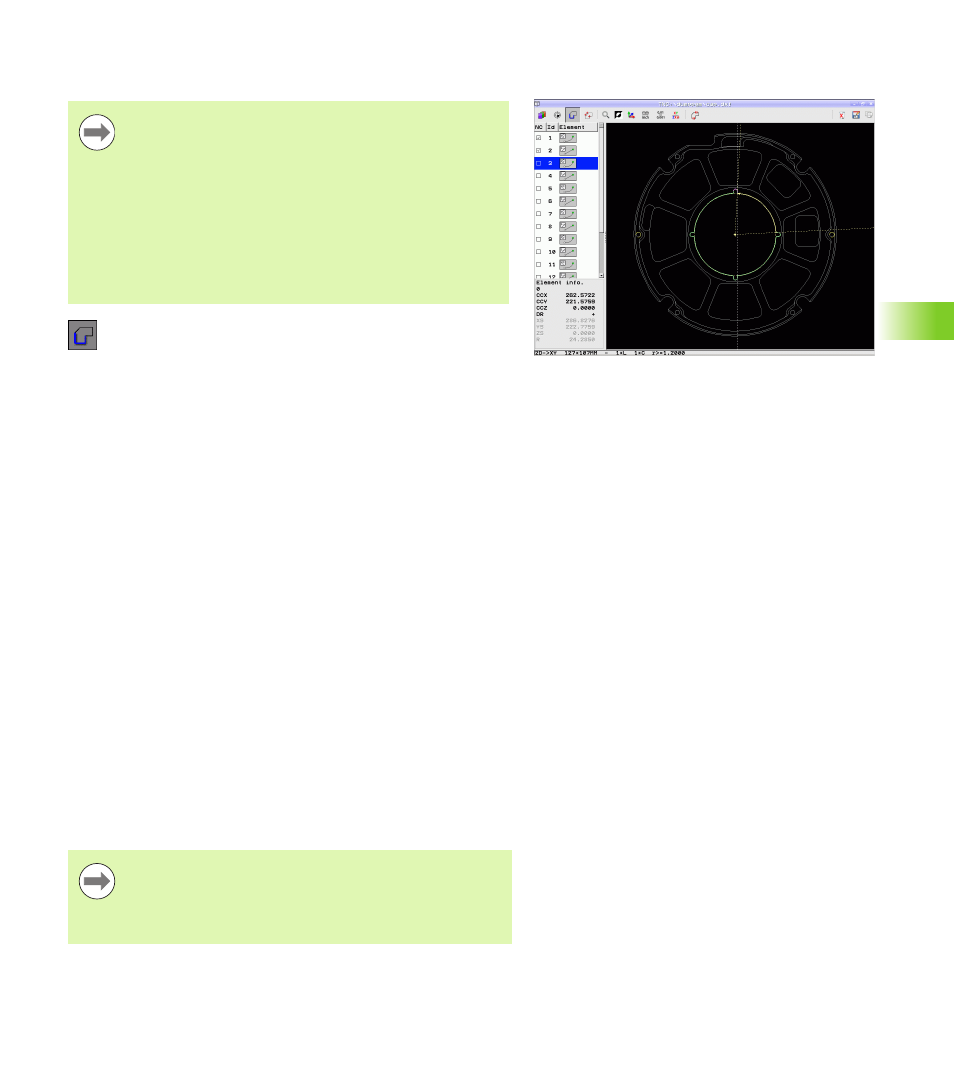

Selezione e memorizzazione del profilo
 Selezionare il modo di selezione del profilo: il TNC
maschera i layer visualizzati nella finestra sinistra e la
finestra destra è attiva per la selezione del profilo
 Per selezionare un elemento di profilo: portarsi con il
puntatore del mouse sull'elemento del profilo da
selezionare: il TNC rappresenta tramite freccia la
direzione periferica attuale che è possibile modificare
cambiando la posizione del mouse sull'elemento del
profilo. Cliccare con il tasto sinistro del mouse
sull'elemento di profilo desiderato. Il TNC rappresenta
in colore blu l'elemento di profilo selezionato. Allo
stesso tempo il TNC mostra l'elemento selezionato
con un simbolo (cerchio o retta) nella finestra sinistra.
Se possono essere selezionati in modo univoco altri
elementi di profilo nella direzione scelta, il TNC
rappresenta tali elementi in colore verde. Cliccando
sull'ultimo elemento verde, si confermano tutti gli
elementi nel programma di profilo. Nella finestra
sinistra il TNC visualizza tutti gli elementi di profilo
selezionati. Il TNC visualizza anche gli elementi
marcati in verde senza segno di spunta nella colonna
NC
. Il TNC non memorizza tali elementi nel
programma di profilo. Gli elementi evidenziati
possono essere confermati anche facendo clic nella
finestra sinistra nel programma di profilo
 Se necessario, gli elementi già selezionati possono
essere deselezionati, cliccando di nuovo
sull'elemento nella finestra destra, ma tenendo anche
premuto il tasto CTRL. Con un clic sul simbolo del
cestino è possibile deselezionare tutti gli elementi
selezionati.
Per poter selezionare un profilo, si deve usare il touch-pad
della tastiera del TNC o un mouse collegato tramite USB.
Se il programma di profilo non viene impiegato nel modo
operativo smarT.NC, si deve definire la direzione periferica
sul profilo, in modo che coincida con la direzione di
lavorazione prevista.
Selezionare il primo elemento di profilo in modo che sia
possibile un avvicinamento senza collisioni.
Se gli elementi di profilo sono molto vicini tra loro,
utilizzare la funzione Zoom.
Se sono state selezionate polilinee, il TNC visualizza nella
finestra sinistra un numero di identificazione a due
posizioni. Il primo numero è il progressivo dell'elemento
del profilo, il secondo è il numero dell'elemento della
relativa polilinea ricavato dal file DXF.
