6.6 T
raiet
to
ri
e – Pr
ogr
ammazione liber
a dei pr
ofili FK

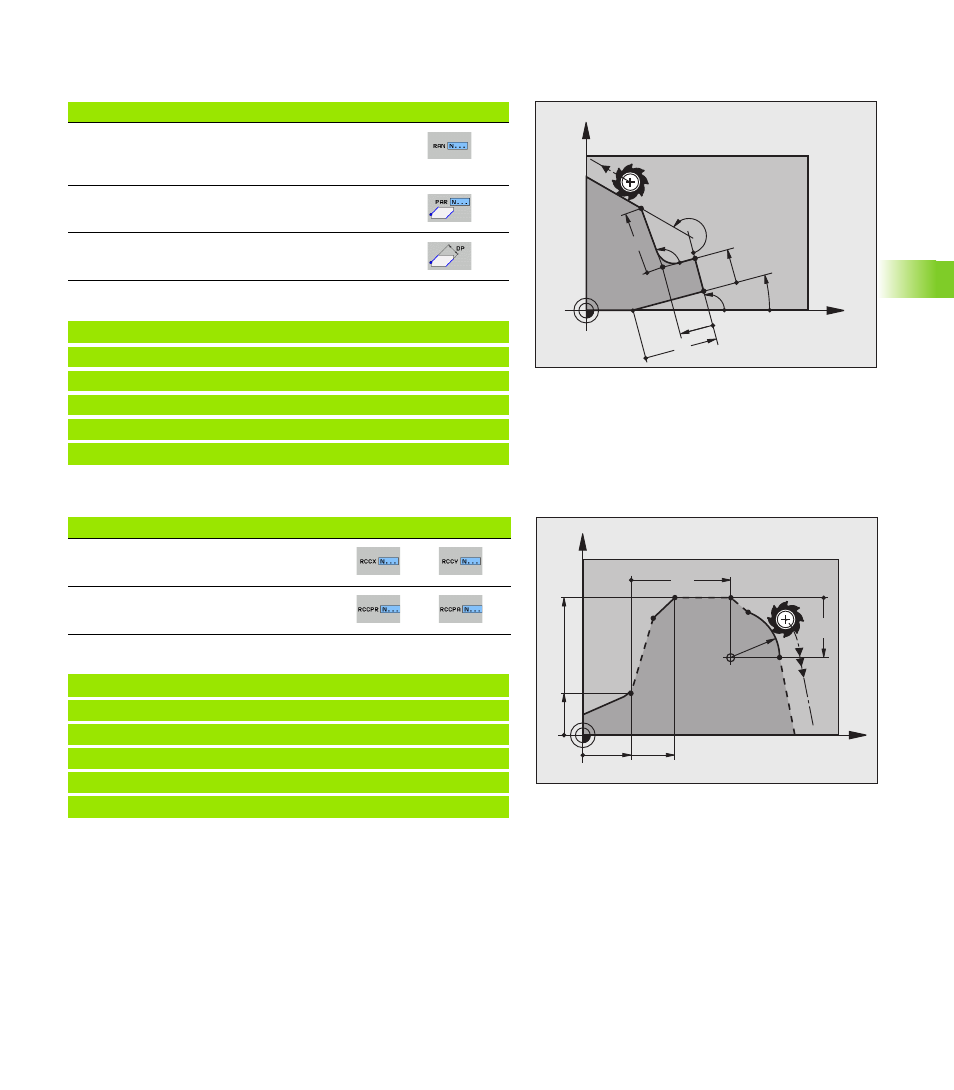

Riferimento relativo al blocco N: direzione e distanza
dell'elemento di profilo
Blocchi esemplificativi NC
Riferimento relativo al blocco N: centro del cerchio CC
Blocchi esemplificativi NC
X
Y
105°
12.5
12.5
95°
220°
15°
20
20
Dati noti Softkey
Angolo tra una retta e un altro elemento del profilo
oppure tra la tangente di ingresso ad un arco di
cerchio ed un altro elemento del profilo
Retta parallela ad un altro elemento del profilo
Distanza tra retta ed elemento di profilo parallelo
17 FL LEN 20 AN+15
18 FL AN+105 LEN 12.5
19 FL PAR 17 DP 12.5
20 FSELECT 2
21 FL LEN 20 IAN+95
22 FL IAN+220 RAN 18
X
Y
18 10
35
10
R10
20
CC
15
Dati noti Softkey
Coordinate cartesiane del centro del
cerchio rispetto al blocco N
Coordinate polari del centro del cerchio
rispetto al blocco N
12 FL X+10 Y+10 RL
13 FL ...
14 FL X+18 Y+35
15 FL ...
16 FL ...
17 FC DR- R10 CCA+0 ICCX+20 ICCY-15 RCCX12 RCCY14
