HEIDENHAIN iTNC 530 647
16.1 Gr
af
ica
Rotazione e ingrandimento/riduzione della rappresentazione 3D
 Commutare il livello softkey fino a quando compare il
softkey di selezione delle funzioni di rotazione e di
ingrandimento/riduzione
 Selezionare le funzioni di rotazione e
ingrandimento/riduzione
La grafica a linee 3D può anche essere comandata con il mouse. Sono
disponibili le seguenti funzioni:
 Per ruotare in modo tridimensionale la grafica rappresentata: tenere
premuto il tasto destro del mouse e muovere il mouse. Il TNC
visualizza un sistema di coordinate che rappresenta la direzione del
pezzo attualmente attiva. Quando si rilascia il tasto destro del
mouse, il TNC orienta il pezzo secondo l'allineamento definito
 Per spostare la grafica rappresentata: tenere premuto il tasto
centrale, oppure la rotella, del mouse e muovere il mouse. Il TNC
sposta il pezzo nella direzione corrispondente. Quando si rilascia il
tasto centrale del mouse, il TNC sposta il pezzo sulla posizione
definita
 Per ingrandire con il mouse una determinata zona: tenendo premuto
il tasto sinistro del mouse marcare la zona rettangolare di
ingrandimento; la zona di ingrandimento può essere spostata anche
con movimento orizzontale e verticale del mouse. Quando si rilascia
il tasto sinistro del mouse, il TNC ingrandisce il pezzo sulla zona
definita
 Per ingrandire/ridurre rapidamente con il mouse: ruotare in avanti o
all'indietro la rotella del mouse
 Doppio clic con il tasto destro del mouse: selezionare la vista
standard

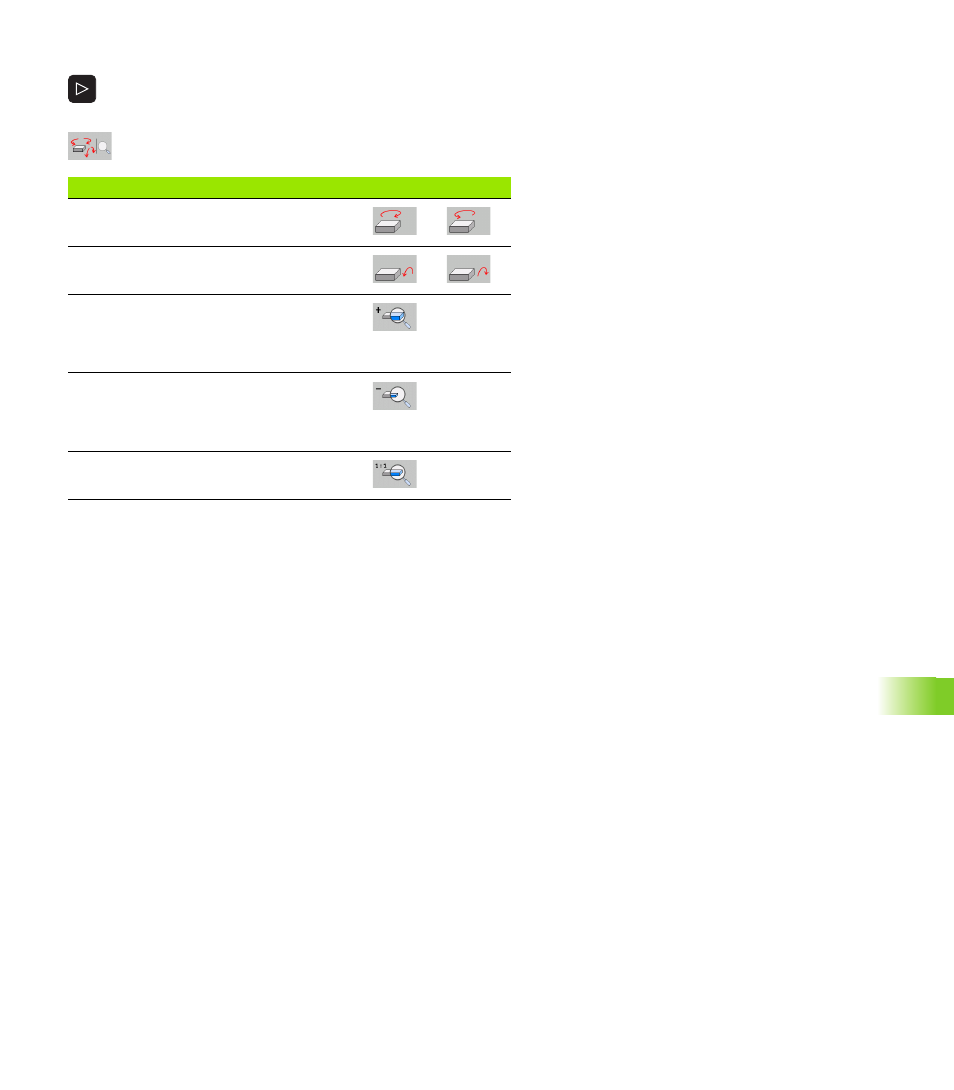

Funzione Softkey
Rotazione verticale della rappresentazione
in passi di 5°
Inclinazione della rappresentazione intorno
all'asse orizzontale in passi di 5°
Ingrandimento a passi della
rappresentazione. Se la rappresentazione è
ingrandita, il TNC mostra nella riga in basso
della finestra grafica il carattere Z
Riduzione a passi della rappresentazione.
Se la rappresentazione è ridotta, il TNC
mostra nella riga in basso della finestra
grafica il carattere Z
Reset della rappresentazione alla
dimensione programmata
