9.2 Serie di pezzi – Parametri Q
invece di valori numerici
Applicazione
Con la funzione parametrica Q FN 0: ASSEGNAZIONE si assegnano ai
parametri Q dei valori numerici. Nel programma di lavorazione invece
si inserisce un parametro Q in luogo del valore numerico.
Blocchi esemplificativi NC
Per serie di pezzi si programmano, ad es., le quote caratteristiche del
pezzo come parametri Q.
Per la lavorazione dei singoli pezzi assegnare quindi a ciascuno di
questi parametri un determinato valore numerico.
Esempio
Cilindro con parametri Q
15 FN O: Q10=25 Assegnazione
... Q10 assume il valore 25
25 L X +Q10 corrispondente a L X +25
Z1
Q1
Q2
Z2
Q1
Q2

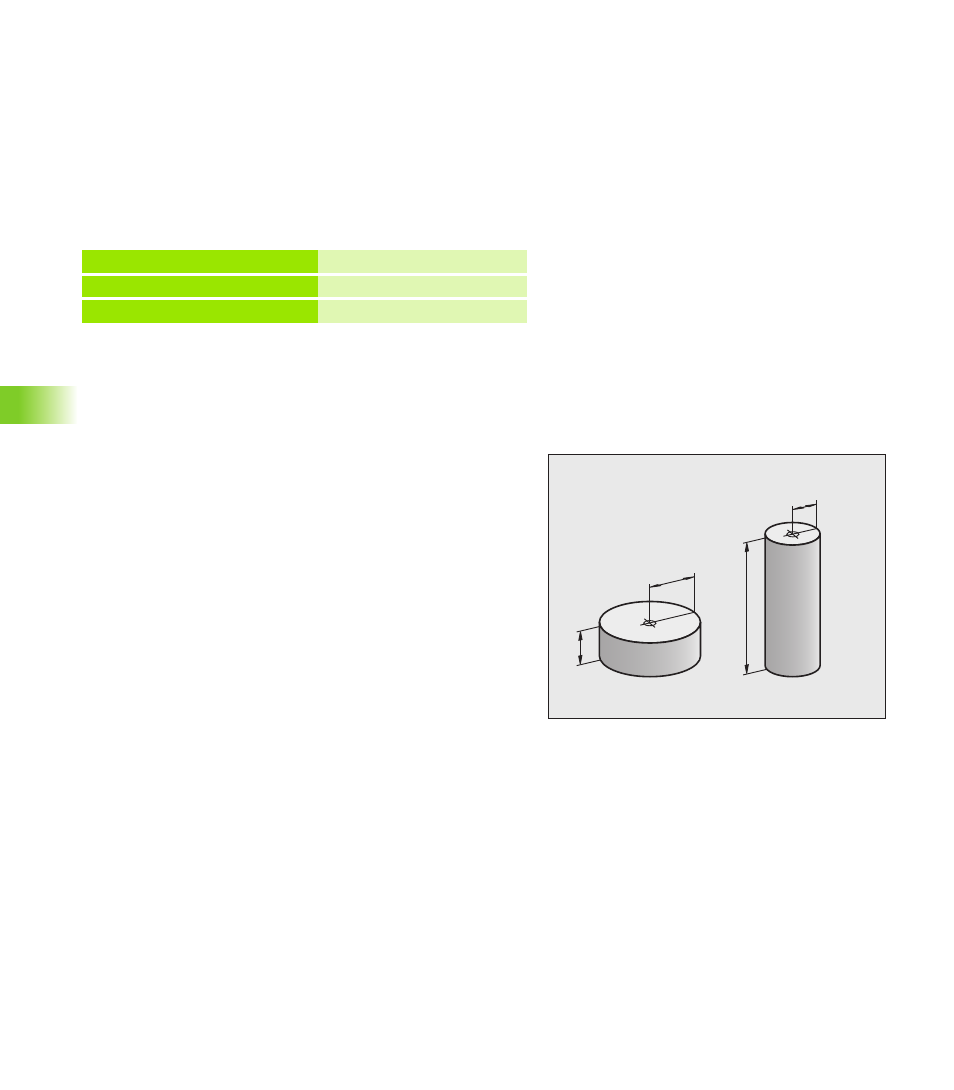

Raggio cilindro R = Q1
Altezza cilindro H = Q2
Cilindro Z1 Q1 = +30
Q2 = +10
Cilindro Z2 Q1 = +10
Q2 = +50
