HEIDENHAIN iTNC 530 697
1
7.1
0 Selezione della visu
aliz
zazi
one di pos
izione
17.10 Selezione della
visualizzazione di posizione
Applicazione
Nel Funzionamento manuale e per i modi operativi di esecuzione del
programma si può intervenire sulla visualizzazione delle coordinate.

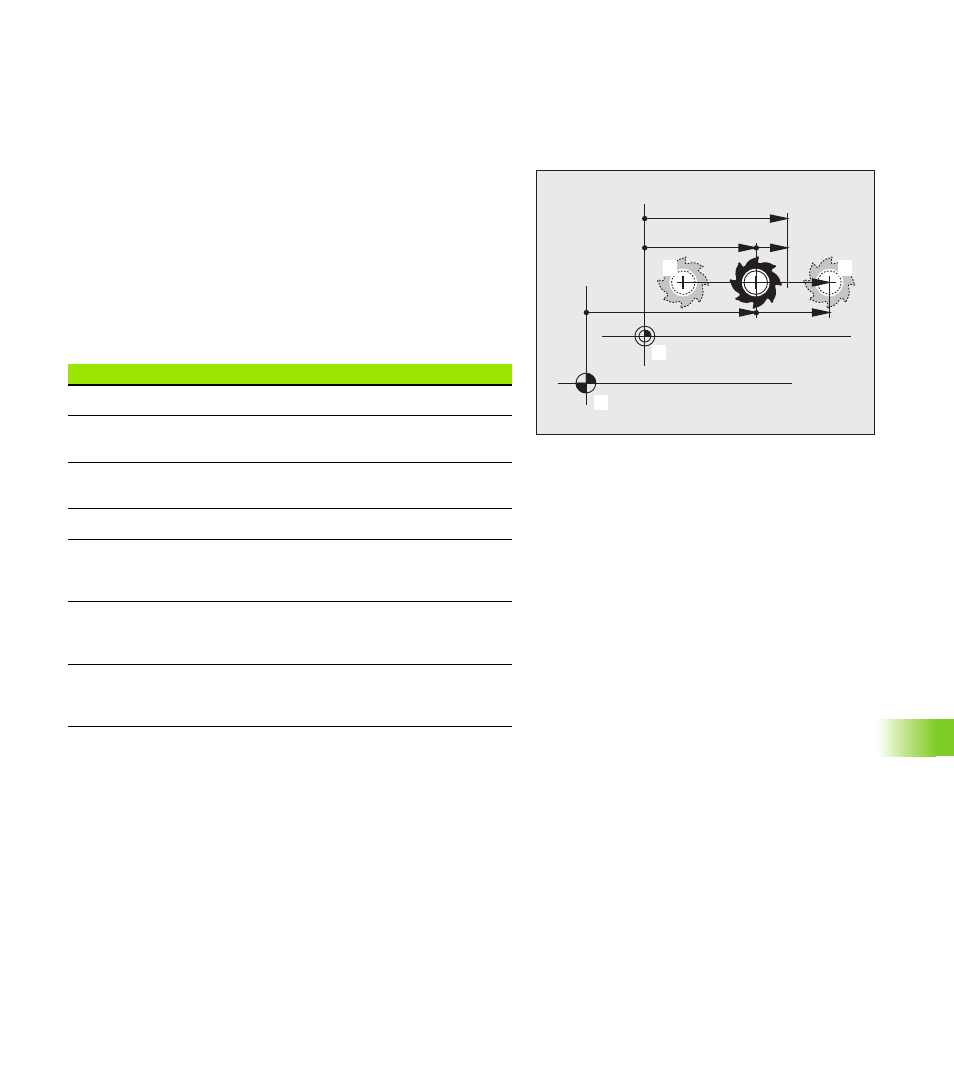

La figura a destra illustra varie posizioni dell'utensile
1 Posizione di partenza
2 Posizione finale utensile
3 Origine pezzo
4 Origine macchina
Per la visualizzazione delle posizioni del TNC si possono selezionare le
seguenti coordinate:
Con la funzione MOD Posizione 1 si seleziona la visualizzazione di
posizione nella visualizzazione di stato.
Con la funzione MOD Posizione 2 si seleziona la visualizzazione di
posizione nella visualizzazione di stato supplementare.
NOMIN
REALE
REF DIST
1 1 1 2
1 3
1 4
Funzione Schermo
Posizione reale; posizione attuale dell'utensile REALE
Posizione di riferimento; posizione reale riferita
all'origine della macchina REF
Errore di inseguimento; differenza tra posizione
nominale e reale INSEG
Posizione nominale; valore preimpostato dal TNC NOMIN
Distanza residua rispetto alla posizione
programmata nel sistema di coordinate standard;
differenza tra posizione reale e finale DIST
Percorso residuo rispetto alla posizione
programmata nel sistema di coordinate attivo (ev.
ruotato); differenza tra posizione reale e finale RW-3D
Percorsi eseguiti con la funzione correzione del
posizionamento con volantino (M118)
(solo visualizzazione di posizione 2) M118
