646 Prova ed esecuzione del programma
16.1 Gr
af
ica
Rappresentazione 3D

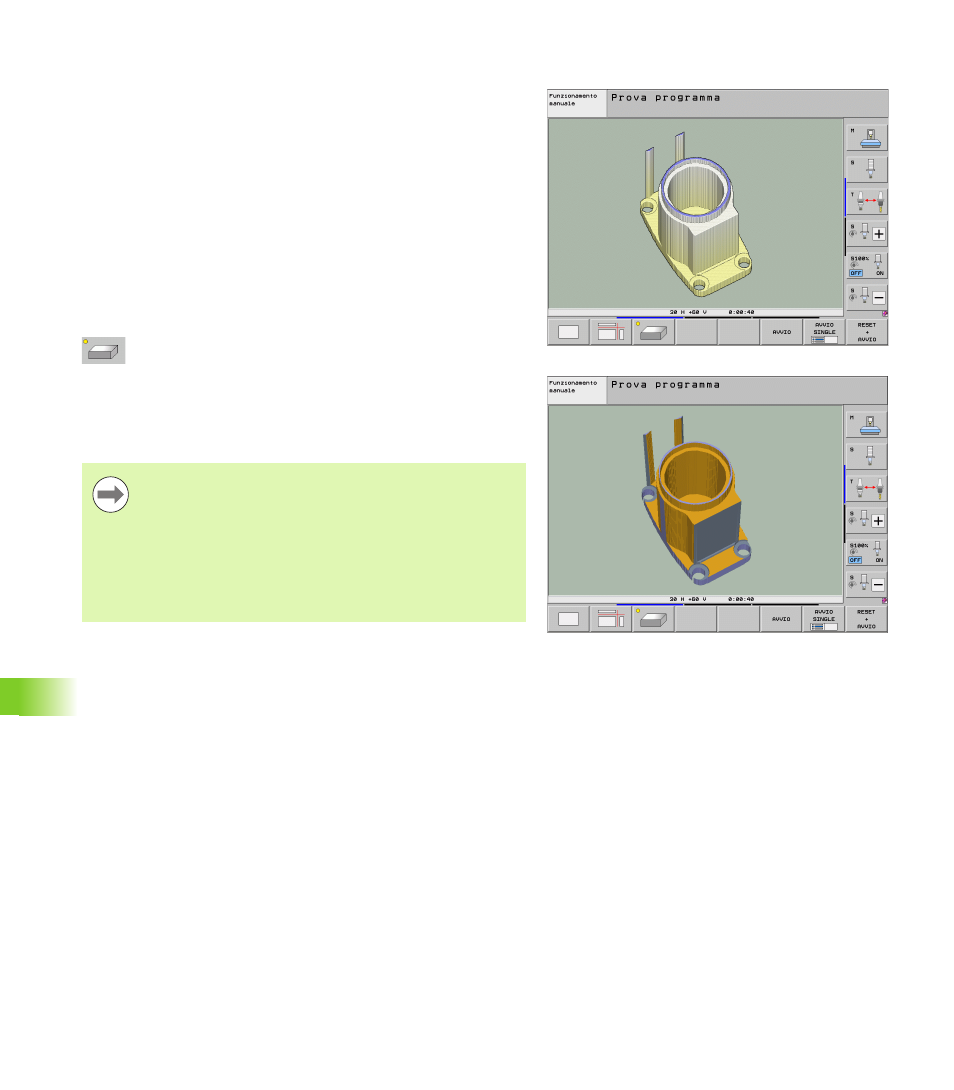

In questa rappresentazione il TNC fornisce una simulazione
tridimensionale del pezzo. Se si dispone di un hardware adatto, il TNC
rappresenta nella grafica 3D ad alta risoluzione anche lavorazioni nel
piano di lavoro orientato e lavorazioni su più lati.
La rappresentazione 3D può essere ruotata tramite softkey intorno
all'asse verticale e inclinata intorno all’asse orizzontale. Se al TNC è
collegato un mouse, si può eseguire questa funzione anche tenendo
premuto il tasto destro del mouse.
I contorni del pezzo grezzo all'inizio della simulazione grafica possono
essere visualizzati quale riquadro.
Nel modo operativo Prova programma sono disponibili funzioni per
l'ingrandimento di dettagli, vedere "Ingrandimento di dettagli", pagina
649.
 Selezionare mediante softkey la rappresentazione 3D.
Premendo due volte il softkey si commuta nella
grafica 3D ad alta risoluzione. La commutazione è
possibile solo se la simulazione è già terminata. La
grafica ad alta risoluzione rappresenta in modo più
dettagliato la superficie del pezzo lavorato.
La velocità della grafica 3D dipende dalla lunghezza
tagliente (colonna LCUTS nella tabella utensili). Se LCUTS è
definito con 0 (impostazione base), la simulazione esegue
i calcoli con una lunghezza tagliente infinita, e questo
comporta un lungo tempo di calcolo. Se non si desidera
definire LCUTS, si può impostare il parametro macchina
7312 su un valore tra 5 e 10. In questo modo il TNC limita
internamente la lunghezza tagliente ad un valore calcolato
da MP7312 moltiplicato per il diametro utensile.
