HEIDENHAIN iTNC 530 391
1
0
.4 F
unzioni ausiliar
ie per tr
aiet
to
ri
e
10.4 Funzioni ausiliarie per
traiettorie

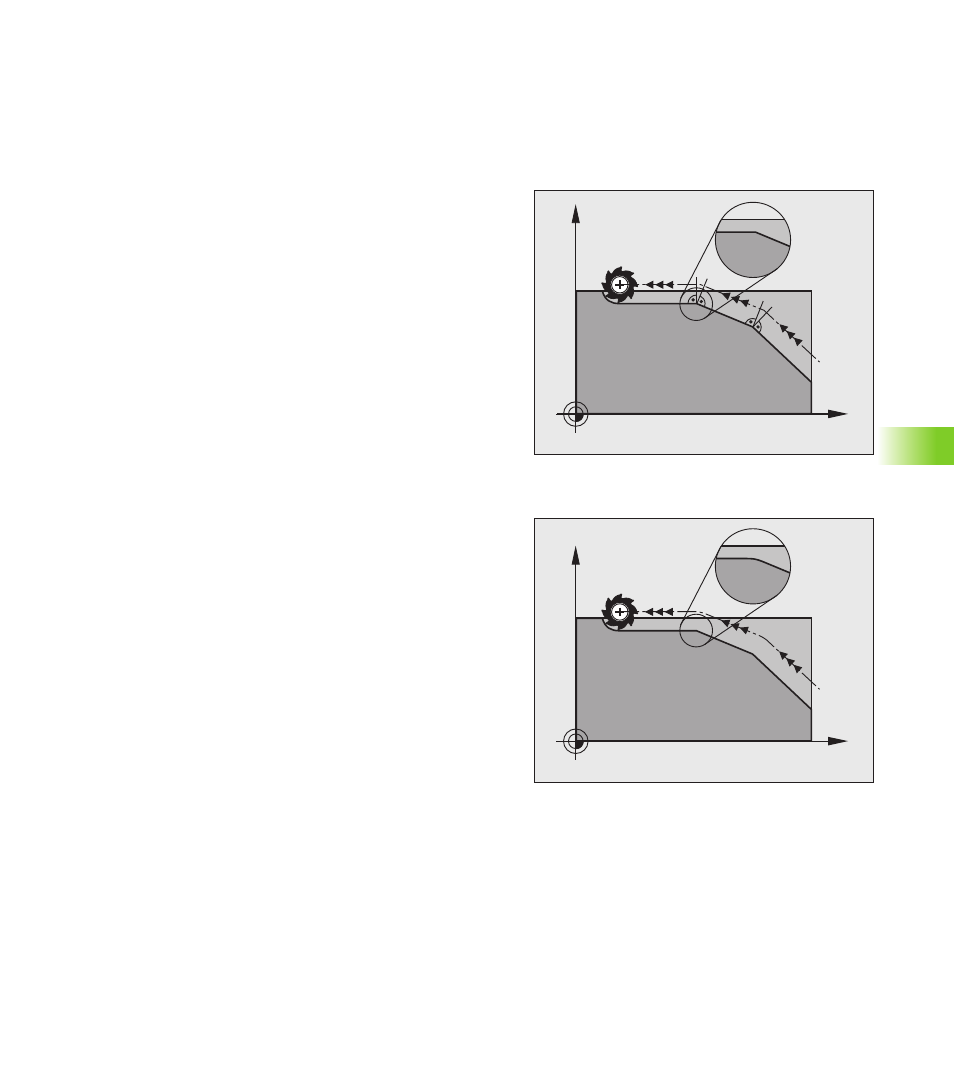

Smussatura spigoli: M90
Comportamento standard
Nei blocchi di posizionamento senza correzione del raggio il TNC ferma
l'utensile brevemente in corrispondenza di spigoli (arresto di
precisione).
Nei blocchi di programma con correzione del raggio (RR/RL) il TNC
aggiunge automaticamente un cerchio di raccordo in corrispondenza di
spigoli esterni.
Comportamento con M90
Con questa funzione l'utensile procede a velocità costante sui raccordi
a spigoli: gli spigoli vengono smussati e la superficie del pezzo diventa
più liscia. Inoltre si riduce il tempo di lavorazione.
Esempio di applicazione: superfici composte da piccoli tratti di rette.
Attivazione
La funzione M90 è attiva solo nel blocco di programma, nel quale viene
programmata.
La funzione M90 è attiva dall'inizio del blocco. Deve essere
selezionato il modo operativo con errore di inseguimento.
Inserimento di un cerchio di arrotondamento tra
tratti di rette: M112
Compatibilità
Per motivi di compatibilità la funzione M112 resta comunque
disponibile. Per definire la tolleranza per la fresatura rapida di profili
HEIDENHAIN consiglia comunque di utilizzare il ciclo TOLLERANZA
(vedere manuale utente Programmazione di cicli, Ciclo 32
TOLLERANZA).
X
Y
X
Y
