612 Funzionamento manuale e allineamento
14.7 Calibr
a
zione del sist
ema di tastat
ur
a

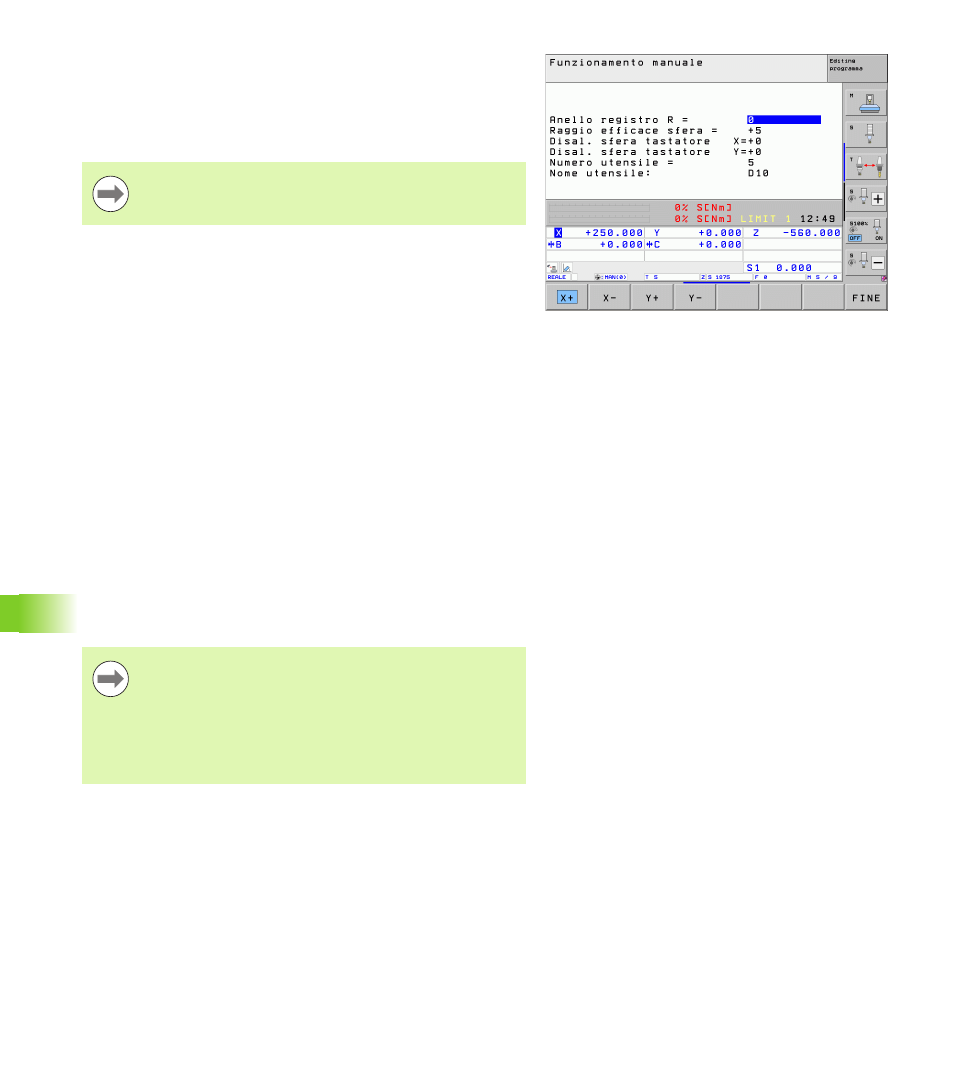

Visualizzazione dei valori di calibrazione
Il TNC memorizza la lunghezza efficace, il raggio efficace e l'offset
centrale del sistema di tastatura, considerandoli nei successivi
impieghi del sistema di tastatura. Per visualizzare i valori memorizzati
premere CAL L e CAL R.
Gestione di più blocchi di dati di calibrazione
Se sulla macchina si impiegano più tastatori o inserti tastatori con
disposizione a croce, si dovranno eventualmente impiegare più blocchi
di dati di calibrazione.
Per poter utilizzare più blocchi di dati di calibrazione occorre impostare
il parametro macchina 7411=1. La procedura di determinazione dei
dati di calibrazione è identica a quella con impiego di un solo tastatore,
il TNC memorizza i dati di calibrazione nella tabella utensili, se si esce
dal menu di calibrazione e si conferma la scrittura dei dati nella tabella
con il tasto ENT.
Il TNC archivia i dati di calibrazione nelle seguenti colonne della tabella
utensili:
 Raggio sfera efficace: Colonna R
 Offset X: CAL-OF1
 Offset Y: CAL-OF2
 Angolo di calibrazione: ANGLE
 Offset medio (efficace solo per ciclo 441): DR
Il numero di utensile attivo determina così la riga della tabella utensili
in cui il TNC memorizza i dati.
Se si impiegano più tastatori o dati di calibrazione: Vedere
"Gestione di più blocchi di dati di calibrazione", pagina 612.
Prestare attenzione che sia attivo il numero di utensile
corretto, se si utilizza il tastatore, indipendentemente dal
fatto che si desideri eseguire un ciclo di tastatura in
modalità automatica o manuale.
Il TNC visualizza nel menu di calibrazione il numero e il
nome dell'utensile se è impostato il parametro macchina
7411=1.
