238 Programmazione: programmazione profili
6.4 T
raiet
to
ri
e - Coor
dinat
e
car
tesiane

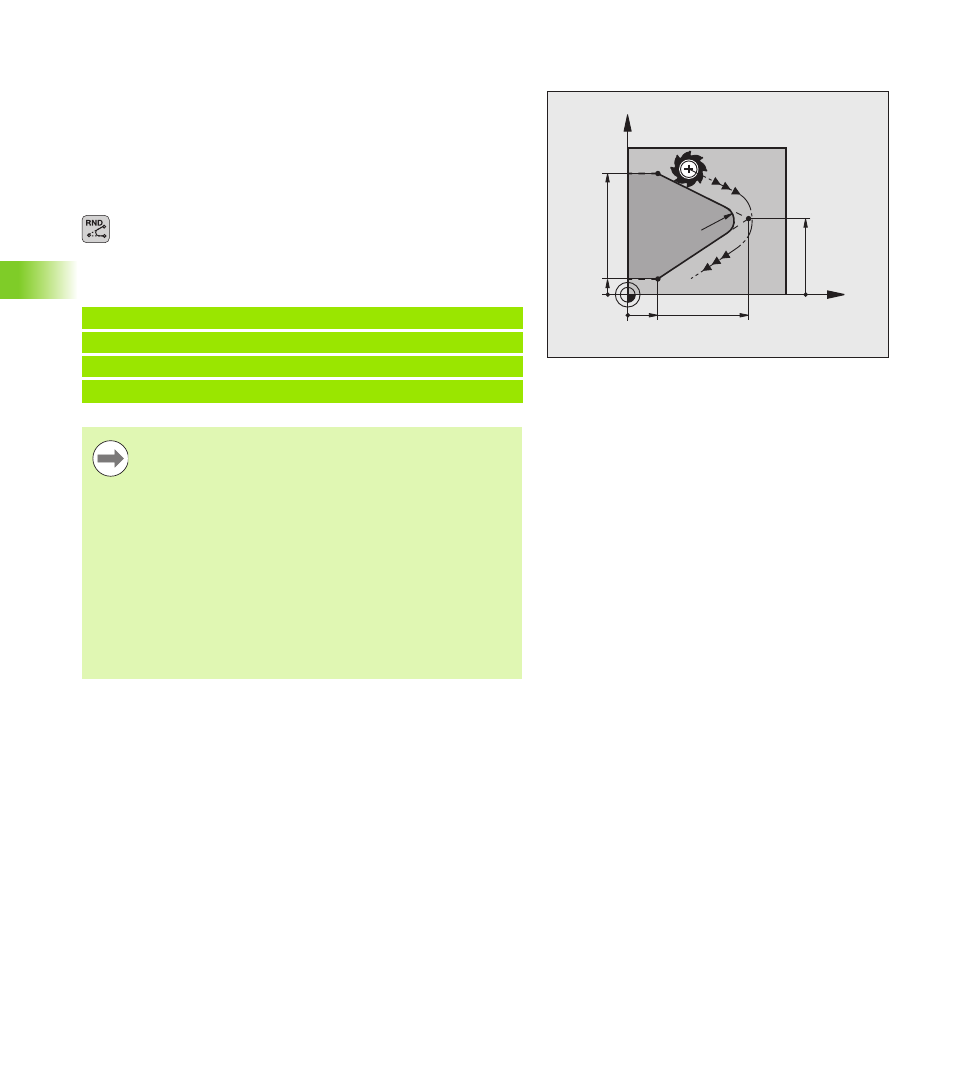

Arrotondamento spigoli RND
Con la funzione RND si possono arrotondare gli spigoli di un profilo.
L'utensile si sposta su una traiettoria circolare con raccordo
tangenziale sia all'elemento di profilo precedente sia a quello
successivo.
Il cerchio di arrotondamento deve essere eseguibile con l'utensile
attivo.
 Raggio dello smusso : inserire il raggio dell'arco di
cerchio, se necessario
 Avanzamento F (attivo solo nel blocco RND)
Blocchi esemplificativi NC
X
Y
40
40
R5
5
10
25
5 L X+10 Y+40 RL F300 M3
6 L X+40 Y+25
7 RND R5 F100
8 L X+10 Y+5
Nelle istruzioni precedenti e successive devono essere
programmate entrambe le coordinate del piano nel quale
l'arrotondamento verrà eseguito. Se si esegue la
lavorazione del profilo senza correzione del raggio
utensile, occorre programmare entrambe le coordinate
del piano di lavoro.
Lo spigolo non viene lavorato.
L'avanzamento programmato in un blocco RND è attivo
solo in questo blocco RND. Dopo il blocco RND ridiventa
attivo l'avanzamento programmato nel blocco
precedente.
Un blocco RND può essere utilizzato anche per
l'avvicinamento dolce al profilo.
