HEIDENHAIN iTNC 530 423
1
1
.3 Contr
o
llo dei dispositivi di
bloccaggio (opzione sof
tw
a
re
)
Uso di FixtureWizard
FixtureWizard si utilizza principalmente con il mouse. La ripartizione
dello schermo può essere impostata trascinando le linee di
separazione affinché il TNC rappresenti nella dimensione desiderata
Parametri
, Immagine ausiliaria e Grafica 3D.
La rappresentazione della Grafica 3D può essere modificata come
segue:
 Ingrandimento/Riduzione modello:
ruotare la rotella del mouse per ingrandire o ridurre il modello
 Spostamento modello:
premere la rotella del mouse e contemporaneamente muoverlo
per spostare il modello
 Rotazione modello:
tenere premuto il tasto destro del mouse e contemporaneamente
muovere il mouse per ruotare il modello

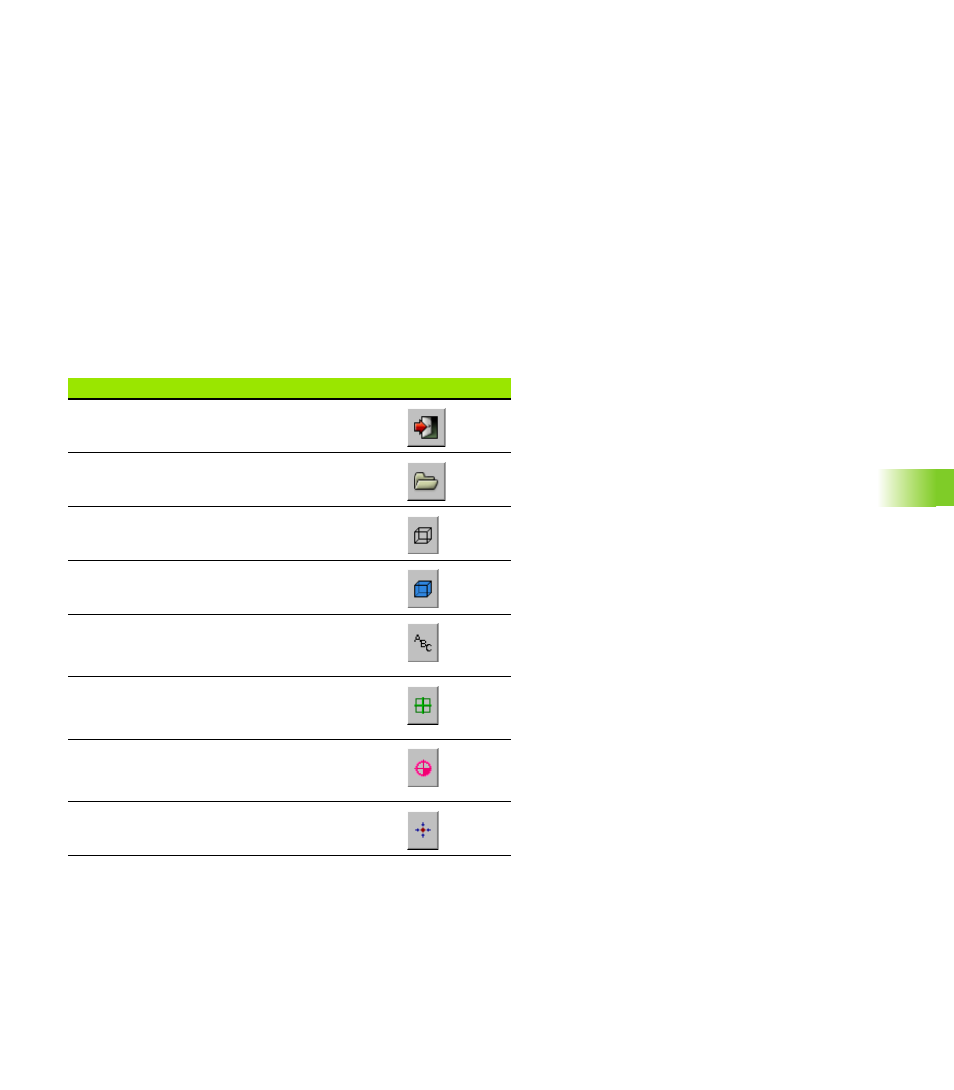

Sono inoltre disponibili icone per eseguire con un clic le seguenti
funzioni.
Funzione Icona
Uscita da FixtureWizard
Selezione del modello del dispositivo di
bloccaggio (file con estensione CFT)
Commutazione tra modello a linee e
visualizzazione solida
Commutazione tra visualizzazione solida e
visualizzazione trasparente
Visualizzazione/Non visualizzazione delle
denominazioni dei corpi di collisione definiti nel
dispositivo di bloccaggio
Visualizzazione/Non visualizzazione dei punti di
prova definiti nel dispositivo di bloccaggio
(nessuna funzione in ToolHolderWizard)
Visualizzazione/Non visualizzazione dei punti di
misurazione definiti nel dispositivo di bloccaggio
(nessuna funzione in ToolHolderWizard)
Ripristino della posizione di partenza della vista
3D
