HEIDENHAIN iTNC 530 263
6.6 T
raiet
to
ri
e – Pr
ogr
ammazione liber
a dei pr
ofili FK

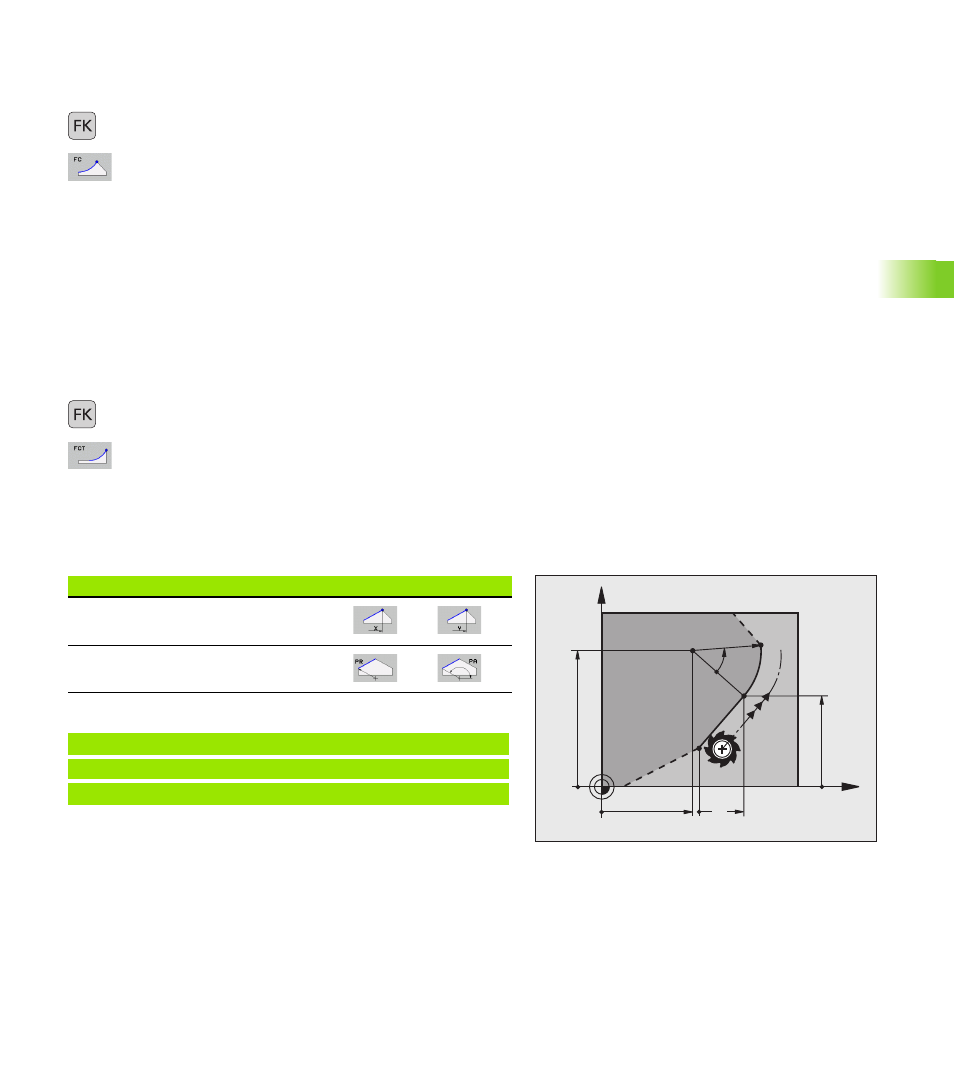

Programmazione libera di traiettorie circolari
Traiettoria circolare senza raccordo tangenziale
 Visualizzazione dei softkey per la programmazione
libera dei profili: premere il tasto FK
 Apertura del dialogo per archi di cerchio liberi:
premere il softkey FC; il TNC visualizzerà i softkey per
i dati diretti relativi alla traiettoria circolare o al centro
del cerchio
 Inserire tramite questi softkey tutti i dati noti nel
blocco. La grafica FK visualizzerà il profilo
programmato in rosso finché i dati non saranno
sufficienti. Se ci fossero più soluzioni, la grafica le
visualizzerà in verde (vedere "Grafica per la
programmazione FK", pagina 258).
Traiettoria circolare con raccordo tangenziale
Se una traiettoria circolare deve raccordarsi tangenzialmente ad un
altro elemento di profilo, aprire il dialogo con il softkey FCT:
 Visualizzazione dei softkey per la programmazione
libera dei profili: premere il tasto FK
 Apertura del dialogo: premere il softkey FCT
 Inserire nel blocco tramite i softkey tutti i dati noti
Possibilità di inserimento
Coordinate dei punti finali
Blocchi esemplificativi NC
X
Y
20
30
10
20
R15
30°
Dati noti Softkey
Coordinate cartesiane X e Y
Coordinate polari riferite a FPOL
7 FPOL X+20 Y+30
8 FL IX+10 Y+20 RR F100
9 FCT PR+15 IPA+30 DR+ R15
