Conversione di programmi FK in programmi con
dialogo in chiaro
Per convertire i programmi FK in programmi con dialogo in chiaro, il
TNC dispone di due possibilità:
Convertire il programma in modo che venga conservata la sua
struttura (ripetizioni di blocchi di programma e chiamate di
sottoprogrammi). Non utilizzabile se nella sequenza FK sono state
utilizzate funzioni parametriche Q
Convertire il programma in modo che le ripetizioni di blocchi di
programma, le chiamate di sottoprogrammi e i calcoli di parametri Q
vengano linearizzati. Durante la linearizzazione il TNC scrive nel
programma generato, al posto delle ripetizioni di blocchi di
programma e delle chiamate di sottoprogrammi, i rispettivi blocchi
NC da eseguire internamente, oppure i valori calcolati assegnati
tramite calcoli di parametri Q all'interno di una sequenza FK

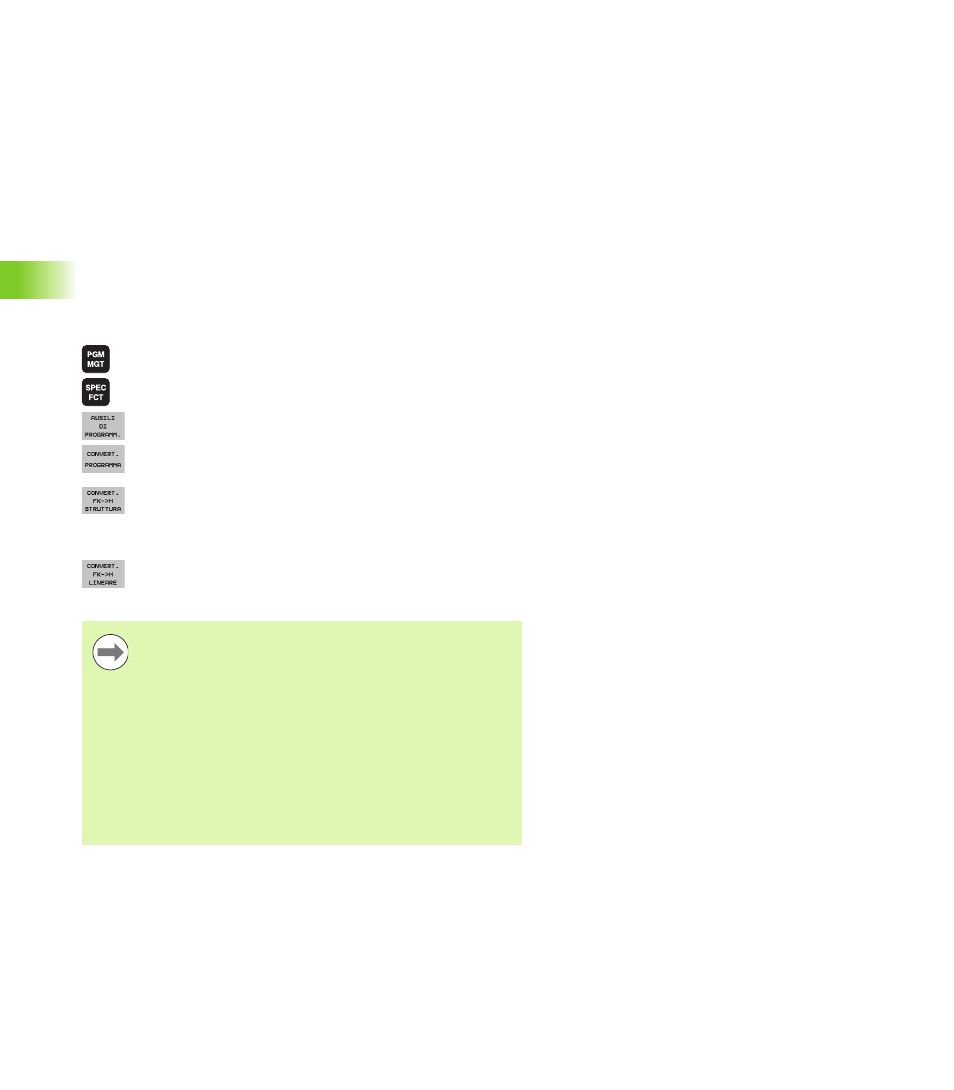

Selezionare il programma che si vuole convertire
Selezionare le funzioni speciali
Selezionare gli aiuti di programmazione
Selezionare il livello softkey con le funzioni di
conversione dei programmi
Convertire i blocchi FK del programma selezionato. Il
TNC traduce tutti i blocchi FK in blocchi di rette (L) e
di cerchi (CC,C), la struttura del programma viene
conservata, oppure
Convertire i blocchi FK del programma selezionato. Il
TNC traduce tutti i blocchi FK in blocchi di rette (L) e
di cerchi (CC,C), il TNC linearizza il programma
Il nome del nuovo file creato dal TNC è composto dal
nome del vecchio file completato con _nc. Esempio:
nome file del programma FK: HEBEL.H
nome file del programma con dialogo in chiaro
convertito dal TNC: HEBEL_nc.h
La risoluzione del programma creato con dialogo in chiaro
è 0,1 µm.
Dopo i blocchi NC convertiti, il programma convertito
contiene il commento SNR ed un numero. Il numero indica
il numero di blocco del programma FK, dal quale è stato
calcolato il rispettivo blocco con dialogo in chiaro.
