564 Programmazione: gestione pallet
13.2 F
unzionament
o con pallet con
la
v
o
ra
zione or
ientata all’ut
e
nsile

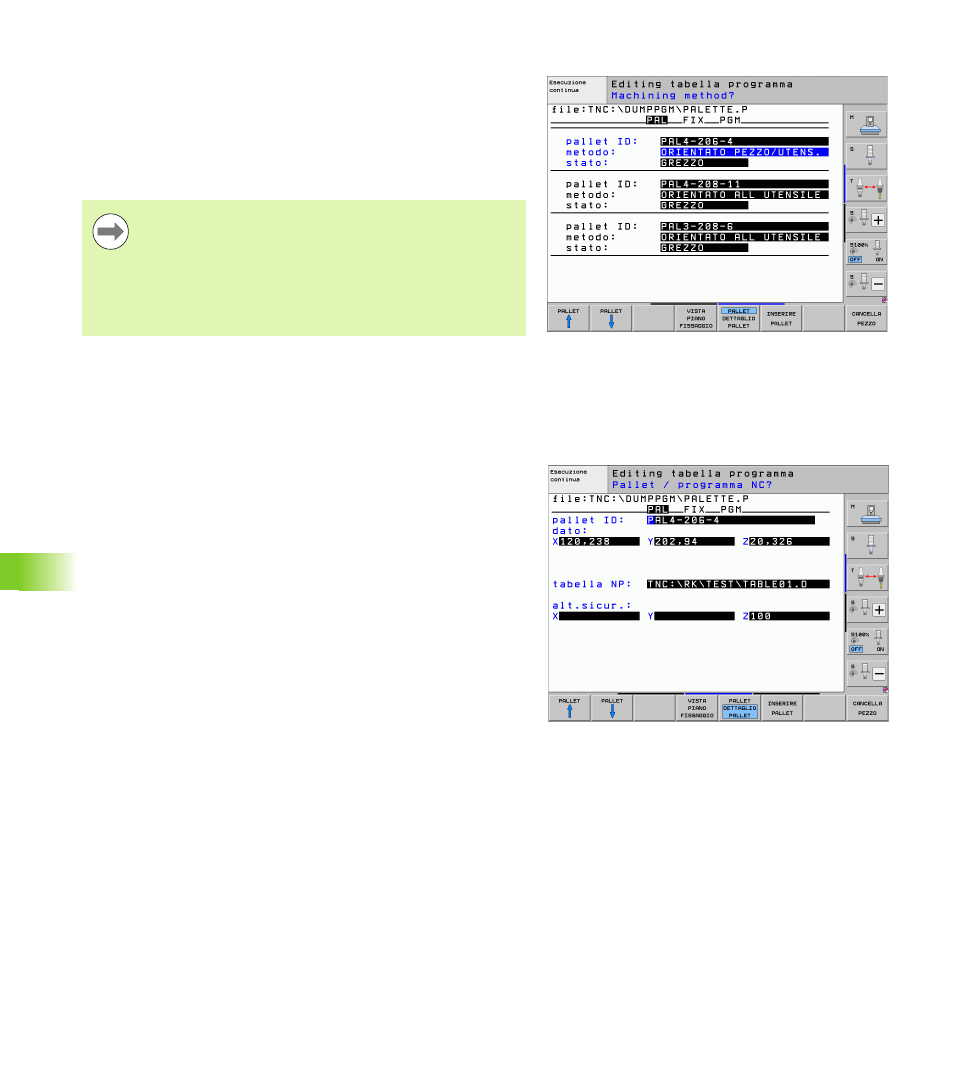

Impostazione del livello pallet
 Pallet ID : viene visualizzato il nome del pallet
 Metodo : si possono scegliere due metodi di lavorazione ORIENTATO
AL PEZZO oppure ORIENTATO ALL'UTENSILE. La scelta fatta viene
memorizzata nel livello pezzo corrispondente e sovrascrive eventuali
immissioni precedenti. Nella visualizzazione a tabella il metodo di
lavorazione ORIENTATO AL PEZZO compare come WPO e ORIENTATO
ALL'UTENSILE
come TO.
 Stato : il softkey GREZZO definisce il pallet con i relativi serraggi e
pezzi come non sottoposto a lavorazione; nel campo di stato viene
inserito BLANK. Utilizzare il softkey POSTO LIBERO o SALTA, se si
desidera che nel corso della lavorazione il pallet venga saltato; nel
campo di stato compare EMPTY o SKIP
Dettagli di programmazione del livello pallet
 Pallet ID : introdurre il nome del pallet
 Preset N .: inserire il numero Preset per pallet
 Origine : immettere l'origine per il pallet
 Tabella NP : immettere il nome ed il percorso della tabella origini del
pezzo. L'inserimento viene memorizzato anche nei livelli serraggio e
pezzo.
 Alt. sicur. : (opzionale): posizione di sicurezza per i singoli assi
relativa al pallet. Il posizionamento alle posizioni definite avviene
solamente se i valori corrispondenti sono stati letti nelle macro NC
e programmati di conseguenza.
L'immissione ORIENTATO PEZZO/UTENS. non può essere
impostata tramite softkey, essa compare unicamente se
nel livello pezzo o serraggio sono stati impostati metodi di
lavorazione diversi per i pezzi.
Se il metodo di lavorazione viene impostato nel livello
serraggio, esso viene memorizzato anche nel livello pezzo
e sovrascrive eventuali immissioni precedenti.
