HEIDENHAIN iTNC 530 277
7.
1 Gestione di file DXF (opzione
sof
tw
a
re
)
Apertura di un file DXF

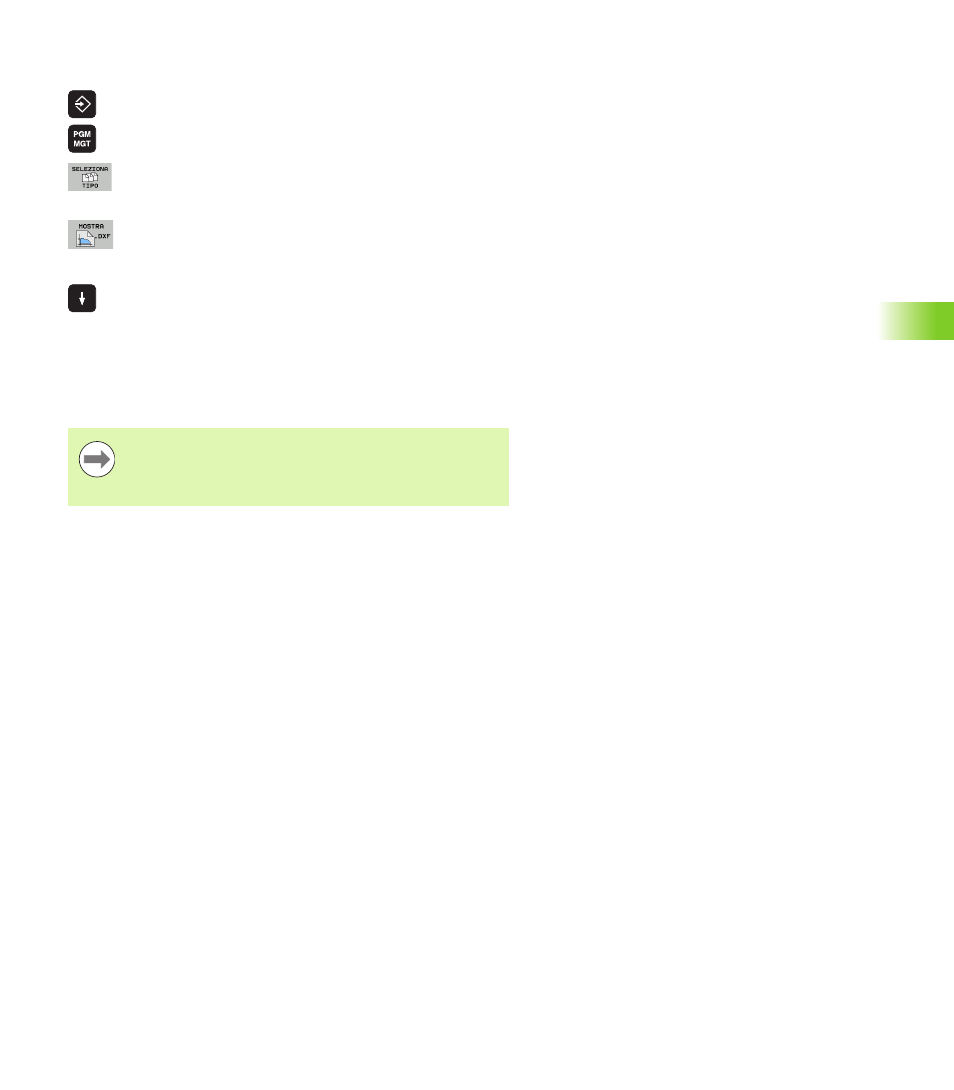

 Selezionare il modo operativo Editing programma
 Selezionare la Gestione file
 Selezionare il menu softkey per la selezione dei tipi di
file da visualizzare: premere il softkey SELEZIONA
TIPO
 Visualizzare tutti i file DXF: premere il softkey
VISUALIZ. DXF
 Selezionare la directory in cui è memorizzato il file DXF
 Selezionare il file DXF desiderato, confermare con il
tasto ENT: il TNC avvia il convertitore DXF e visualizza
sullo schermo il contenuto del file DXF. Nella finestra
sinistra il TNC visualizza i cosiddetti layer (livelli), nella
finestra destra il disegno
Lavorare con il convertitore DXF
Il convertitore DXF viene eseguito come applicazione separata sul 3°
desktop del TNC. Con il tasto di commutazione è possibile passare a
scelta tra le modalità Macchina, Programmazione e Convertitore DXF.
Questo è particolarmente utile quando si vogliono inserire nel
programma in testo in chiaro profili o posizioni di lavorazione mediante
copia dalla memoria intermedia.
Per poter azionare il convertitore DXF, è indispensabile un
mouse. Tutti i modi operativi e tutte le funzioni nonché la
selezione di profili e posizioni di lavorazione sono possibile
esclusivamente utilizzando il mouse.
