HEIDENHAIN iTNC 530 377
9.12 Esempi di pr
ogr
ammazione
9.12 Esempi di programmazione

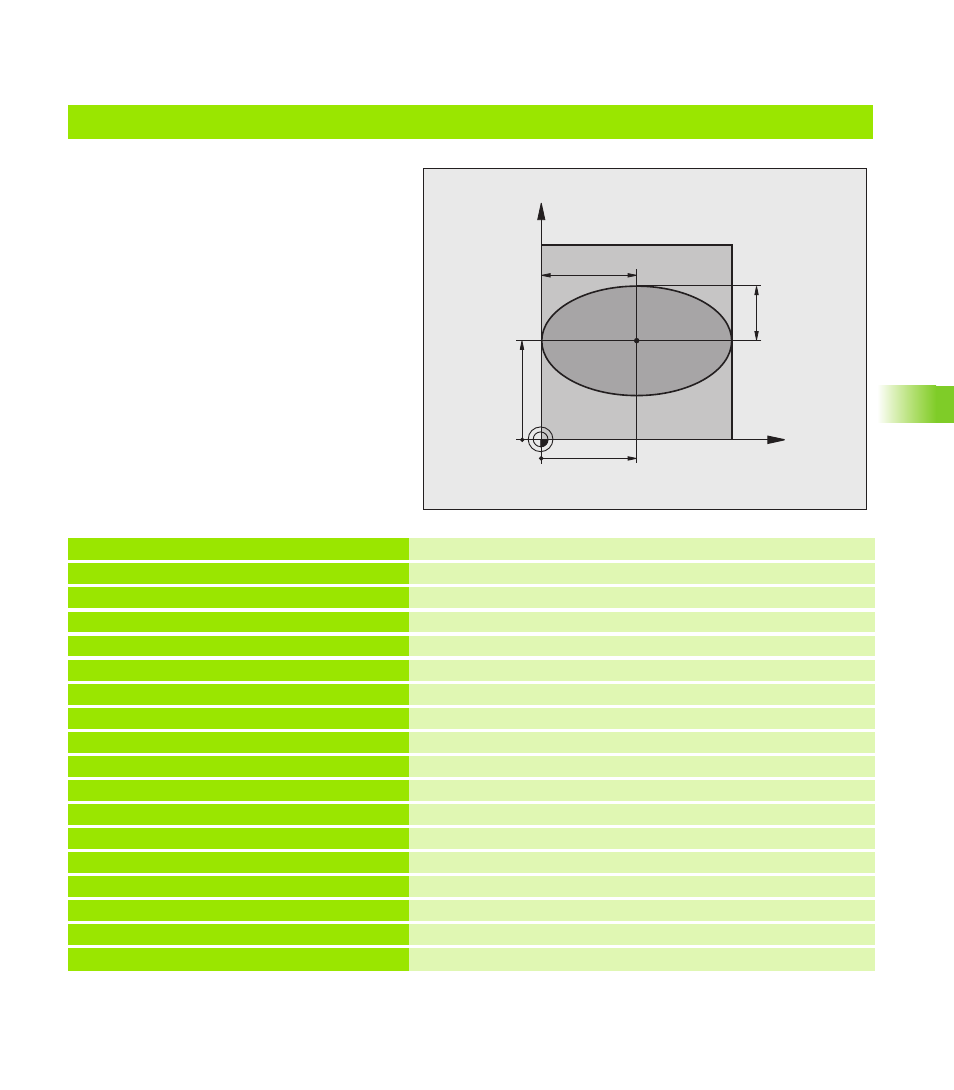

Esempio: ellisse
Esecuzione del programma
 Il profilo dell'ellisse viene programmato con
tante piccole rette (definibili mediante Q7).
Quanti più passi di lavorazione si definiscono,
tanto più liscio risulterà il profilo
 La direzione di fresatura viene definita tramite
l'angolo di partenza e l'angolo finale nel piano.
Direzione di lavorazione in senso orario:
Angolo di partenza > Angolo finale
Direzione di lavorazione in senso antiorario:
Angolo di partenza < Angolo finale
 Il raggio dell'utensile non viene considerato
0 BEGIN PGM ELLISSE MM
1 Q1 = +50 Centro asse X
2 Q2 = +50 Centro asse Y
3 Q3 = +50 Semiasse X
4 Q4 = +30 Semiasse Y
5 Q5 = +0 Angolo di partenza nel piano
6 Q6 = +360 Angolo finale nel piano
7 Q7 = +40 Numero delle operazioni di calcolo
8 Q8 = +0 Posizione di rotazione dell'ellisse
9 Q9 = +5 Profondità di fresatura
10 Q10 = +100 Avanzamento in profondità
11 Q11 = +350 Avanzamento di fresatura
12 Q12 = +2 Distanza di sicurezza per il preposizionamento
13 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definizione pezzo grezzo
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL CALL 1 Z S4000 Chiamata utensile
16 L Z+250 R0 FMAX Disimpegno utensile
17 CALL LBL 10 Chiamata lavorazione
X
Y
50
50
30
50
