Inserimento di uno smusso tra due rette
Gli spigoli di un profilo che risultano dall'intersezione di due rette
possono essere smussati.
 Nei blocchi lineari prima e dopo il blocco CHF si devono programmare
entrambe le coordinate del piano nel quale verrà eseguito lo smusso
 La correzione del raggio prima e dopo il blocco CHF deve essere
uguale
 Lo smusso deve poter essere eseguito con l'utensile attuale.
 Lunghezza smusso : lunghezza dello smusso, se
necessario:
 Avanzamento F (attivo solo nel blocco CHF)

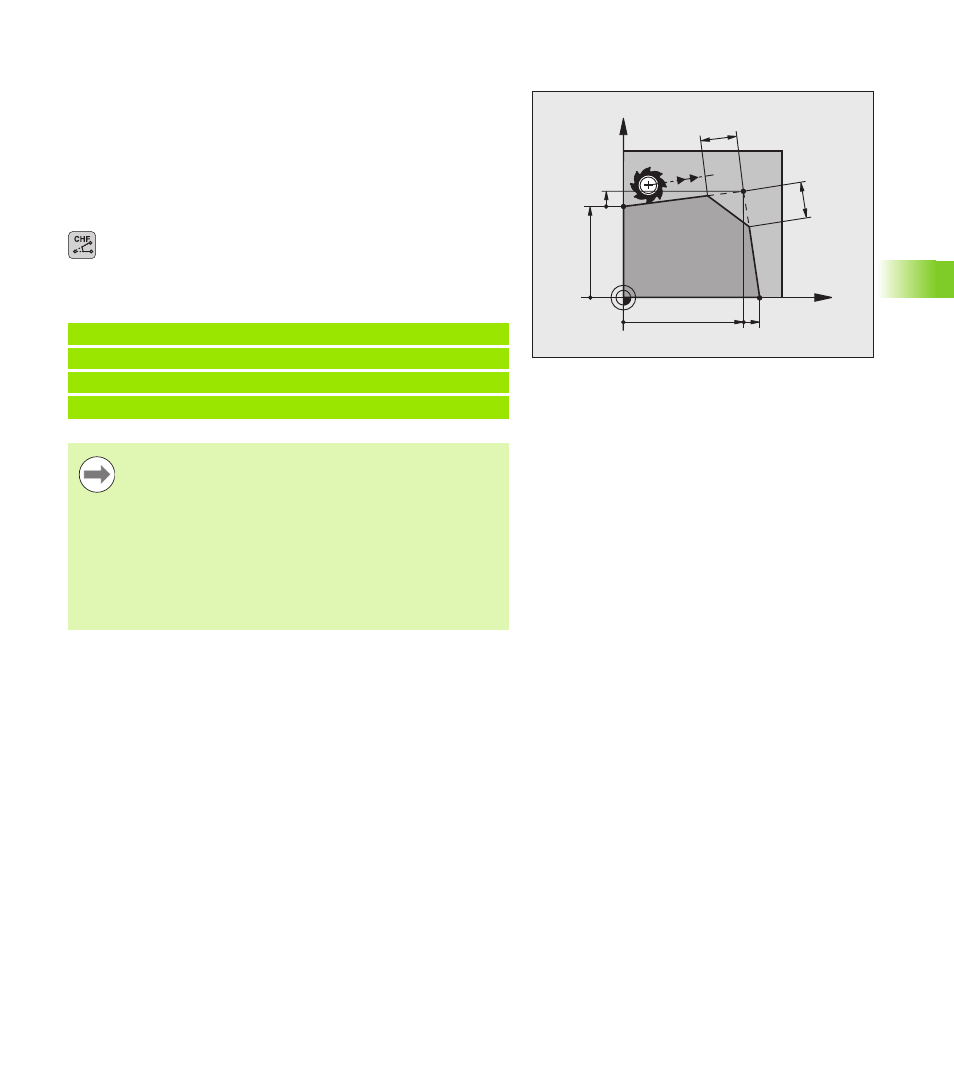

Blocchi esemplificativi NC X
Y
40
12 30
5
12
5
7 L X+0 Y+30 RL F300 M3
8 L X+40 IY+5
9 CHF 12 F250
10 L IX+5 Y+0
La lavorazione del profilo non può iniziare con un blocco
CHF
.
Gli smussi possono essere eseguiti solo nel piano di
lavoro.
Lo spigolo viene tagliato dallo smusso e non viene più
considerato parte del profilo.
L'avanzamento programmato in un blocco CHF è attivo
solo in questo blocco. Dopo il blocco CHF ridiventa attivo
l'avanzamento programmato nel blocco precedente.
