nzione PLANE: r
o
tazione del pi
ano di la
v
o
ro
(opzione sof
tw
a
re
1)
Definizione della funzione PLANE

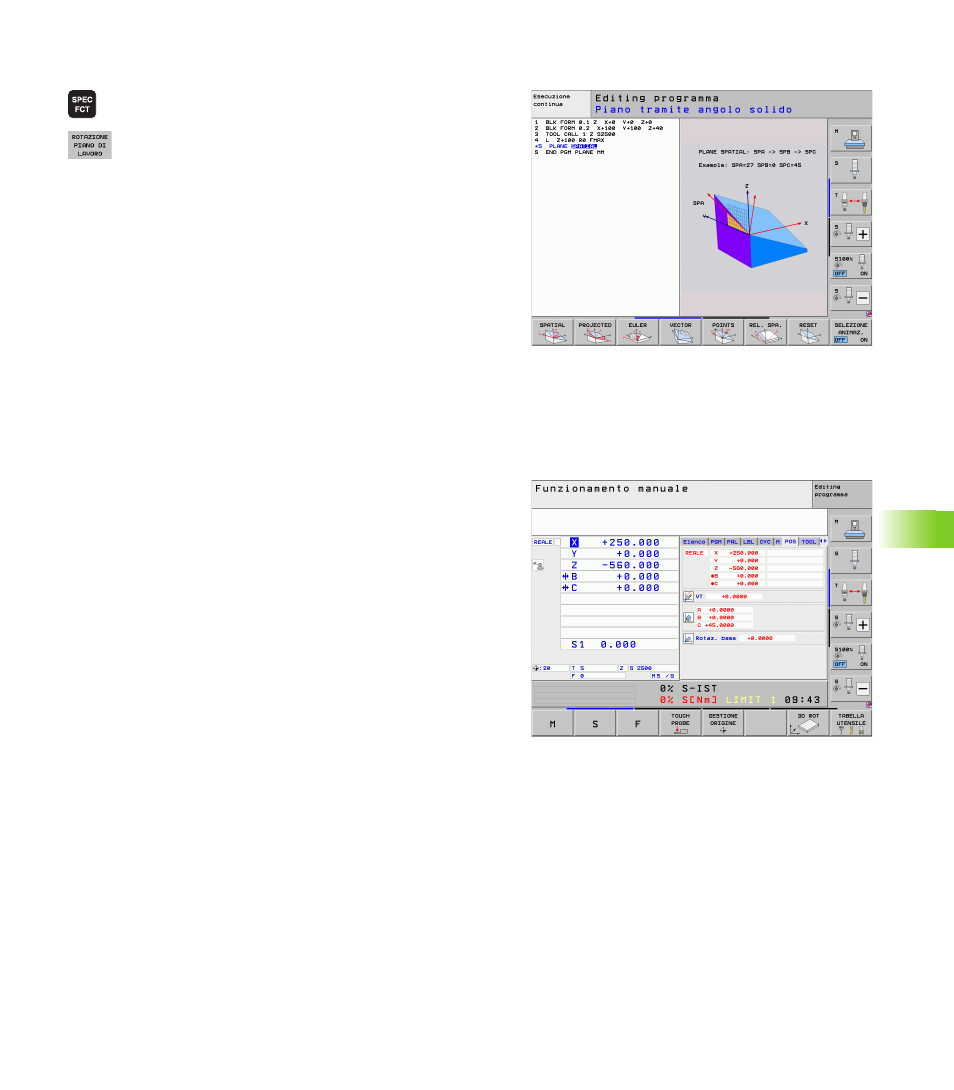

 Visualizzare il livello softkey con le funzioni speciali
 Selezionare la funzione PLANE: premere il softkey
ROTAZIONE PIANO DI LAVORO: il TNC mostra nel
livello softkey le possibilità di definizione disponibili
Selezione della funzione con animazione attiva
 Attivare l'animazione: impostare il softkey SELEZIONE ANIMAZ.
ON/OFF su ON
 Avviare l'animazione per le diverse possibilità di definizione:
premere uno dei softkey disponibili, il TNC evidenzia il softkey
premuto in colore diverso ed avvia la rispettiva animazione
 Per confermare la funzione al momento attiva: premere il tasto ENT
o premere di nuovo il softkey della funzione attiva: il TNC prosegue
il dialogo richiedendo i parametri necessari
Selezione della funzione con animazione inattiva
 Selezionare direttamente la funzione desiderata tramite softkey: il
TNC prosegue il dialogo richiedendo i parametri necessari
Visualizzazione di posizione
Appena si attiva una qualsiasi funzione PLANE, il TNC mostra nella
visualizzazione di stato supplementare l’angolo solido calcolato
(vedere figura). Fondamentalmente il TNC calcola internamente
sempre l’angolo solido, indipendentemente dalla funzione PLANE
utilizzata.
In modalità Percorso residuo (DIST) il TNC visualizza durante
l'orientamento (modalità MOVE o TURN) nell'asse rotativo il percorso fino
alla posizione finale definita (ovvero calcolata) dell'asse rotativo.
