HEIDENHAIN iTNC 530 515
12.2 F
u
nzione PLANE: r
o
tazione del pi
ano di la
v
o
ro
(opzione sof
tw
a
re
1)

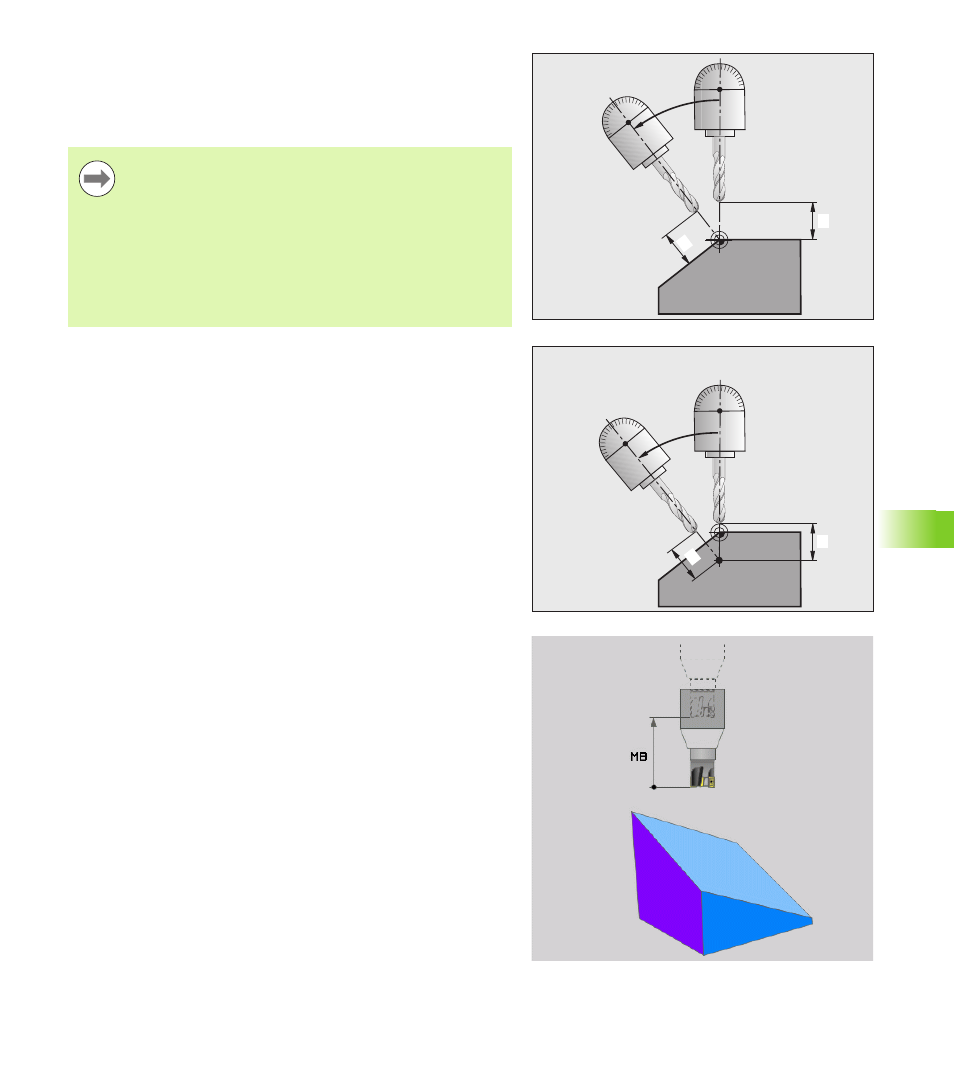

 Distanza del centro di rotazione dalla punta utens.
(incrementale): il TNC orienta l'utensile (la tavola) intorno alla punta
dell'utensile. Con il parametro DIST. si sposta il centro di rotazione
del movimento di orientamento rispetto alla posizione attuale della
punta dell'utensile.
 Avanzamento? F= : velocità con cui l'utensile deve orientarsi
 Lunghezza ritiro asse utensile? : il percorso di ritorno MB è di tipo
incrementale dalla posizione utensile attuale nella direzione
dell'asse utensile attiva, che il TNC compie prima
dell'orientamento. MB MAX trasla l'utensile fino a poco prima del
finecorsa software
1
1
1
1
 Se prima dell’orientamento l’utensile si trova già alla
distanza indicata rispetto al pezzo, anche dopo
l’orientamento l’utensile rimane sulla stessa posizione in
modo relativo (vedere figura in centro a destra,
1 =
DIST.)
 Se prima dell’orientamento l’utensile non si trova già alla
distanza indicata rispetto al pezzo, dopo l’orientamento
l’utensile viene spostato in modo relativo rispetto alla
posizione originale (vedere figura in basso a destra,
1 =
DIST.)
