HEIDENHAIN iTNC 530 381
9.12 Esempi di pr
ogr
ammazione

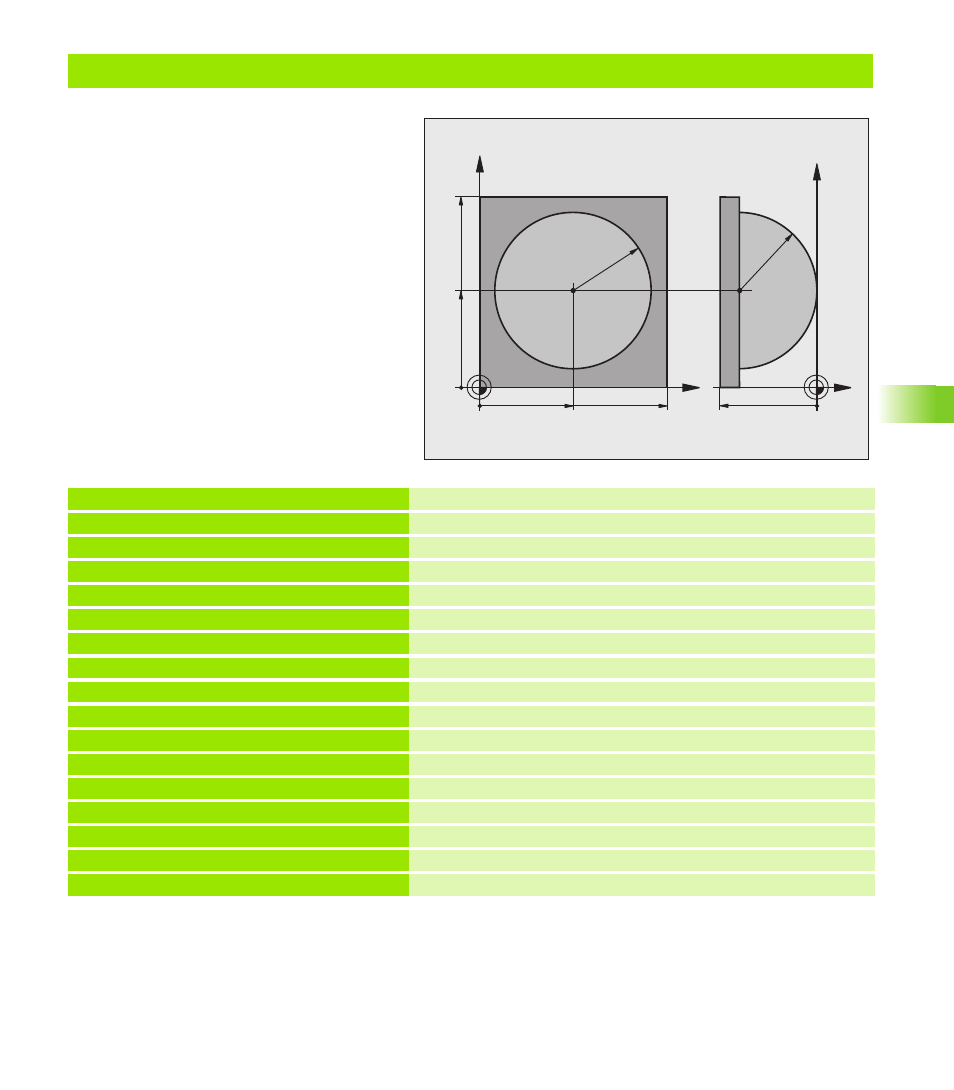

Esempio: sfera convessa con fresa a candela
Esecuzione del programma
 Il programma funziona solo con una fresa a
candela
 Il profilo della sfera viene programmato con
tante piccole rette (piano Z/X, definibili mediante
Q14). Quanto più piccoli sono i passi angolari,
tanto più liscio risulterà il profilo
 Il numero dei tagli di profilo viene determinato
mediante il passo angolare nel piano (mediante
Q18)
 La sfera verrà lavorata con taglio 3D dal basso
verso l'alto
 Il raggio dell'utensile viene corretto
automaticamente
0 BEGIN PGM SFERA MM
1 Q1 = +50 Centro asse X
2 Q2 = +50 Centro asse Y
3 Q4 = +90 Angolo di partenza solido (piano Z/X)
4 Q5 = +0 Angolo finale solido (piano Z/X)
5 Q14 = +5 Passo angolare nello spazio
6 Q6 = +45 Raggio della sfera
7 Q8 = +0 Angolo di partenza rotazione nel piano X/Y
8 Q9 = +360 Angolo finale rotazione nel piano X/Y
9 Q18 = +10 Passo angolare nel piano X/Y per la sgrossatura
10 Q10 = +5 Maggiorazione raggio sfera per la sgrossatura
11 Q11 = +2 Distanza di sicurezza per preposizionamento nell'asse mandrino
12 Q12 = +350 Avanzamento di fresatura
13 BLK FORM 0.1 Z X+0 Y+0 Z-50 Definizione pezzo grezzo
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL CALL 1 Z S4000 Chiamata utensile
16 L Z+250 R0 FMAX Disimpegno utensile
X
Y
50 100
100
Z
Y
-50
R45
50
R45
