Mantenimento della posizione della punta
dell'utensile nel posizionamento di assi rotativi
(TCPM): M128 (opzione software 2)
Comportamento standard
Il TNC porta l'utensile sulle posizioni definite nel programma di
lavorazione. Se nel programma varia la posizione di un asse rotativo,
l'offset risultante negli assi lineari deve essere calcolato ed eseguito in
un blocco di posizionamento.

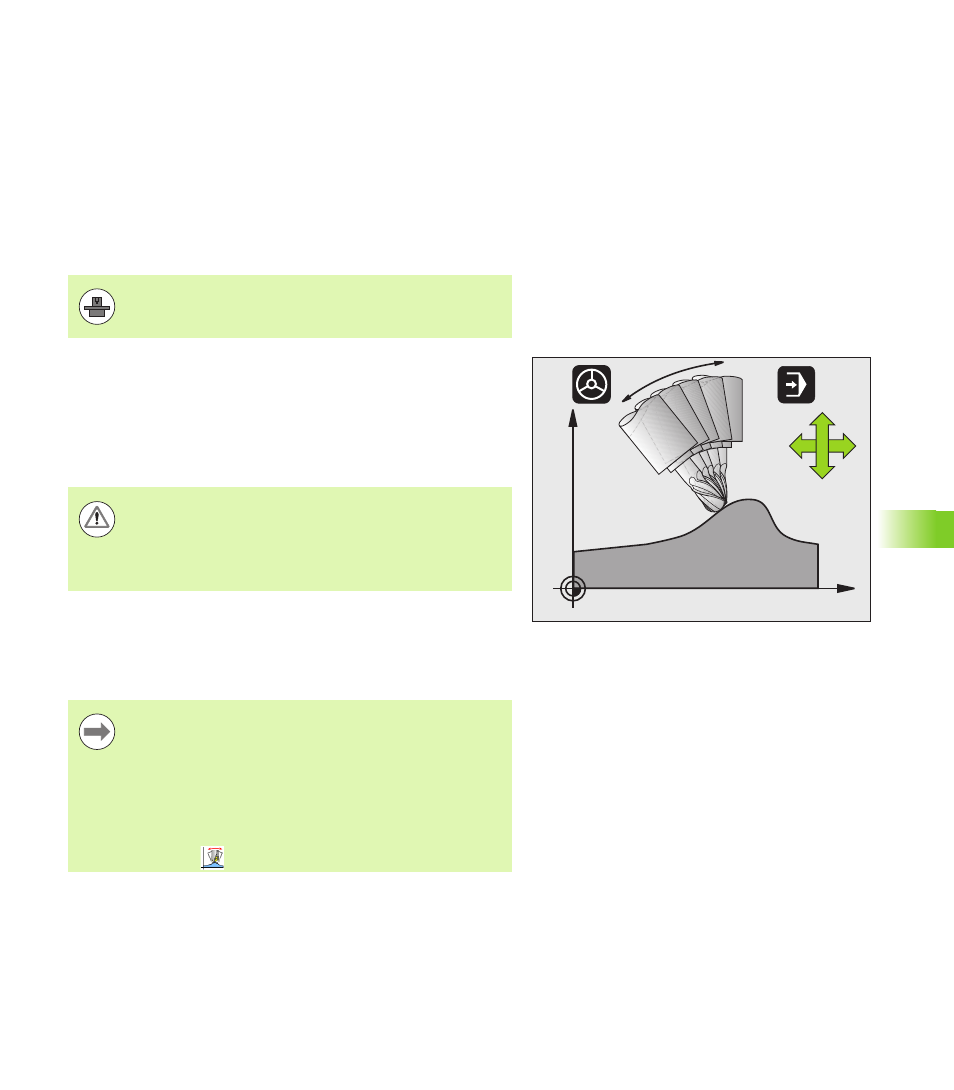

Comportamento con M128 (TCPM: Tool Center Point
Management)
Se nel programma varia la posizione di un asse rotativo comandato da
programma, durante la rotazione la posizione della punta dell'utensile
rispetto al pezzo rimane invariata.
Utilizzare M128 con M118, se si desidera modificare con il volantino la
posizione dell'asse rotativo durante l'esecuzione del programma. La
correzione del posizionamento con volantino viene eseguita con M128
attiva nel sistema di coordinate fisso della macchina.
Dietro M128 è possibile inserire ancora un avanzamento con il quale il
TNC esegue i movimenti di compensazione sugli assi lineari. Se non si
inserisce un avanzamento, oppure qualora esso abbia un valore
maggiore di quello definito nel parametro macchina 7471,
l'avanzamento assumerà il valore di quest'ultimo.
La geometria della macchina deve essere definita nella
descrizione della cinematica dal suo costruttore.
X
Z
B
Z
X
Attenzione Pericolo per il pezzo da lavorare!
Nel caso di assi orientabili con dentatura Hirth: modificare
la posizione dell'asse rotativo unicamente dopo aver
portato l'utensile fuori ingombro. Il ritiro dalla dentatura
potrebbe altrimenti danneggiare il profilo.
Prima di eseguire posizionamenti con M91 o M92: resettare
M128
.
Per evitare lesioni del profilo utilizzare con la funzione M128
solo frese a raggio frontale.
La lunghezza dell'utensile deve essere riferita al centro
della sfera della fresa a raggio frontale.
Con M128 attiva, il TNC riporta nella visualizzazione di stato
il simbolo
.
