508 Programmazione: lavorazione a più assi
12.2 F
u
nzione PLANE: r
o
tazione del pi
ano di la
v
o
ro
(opzione sof
tw
a
re
1)
Parametri di immissione

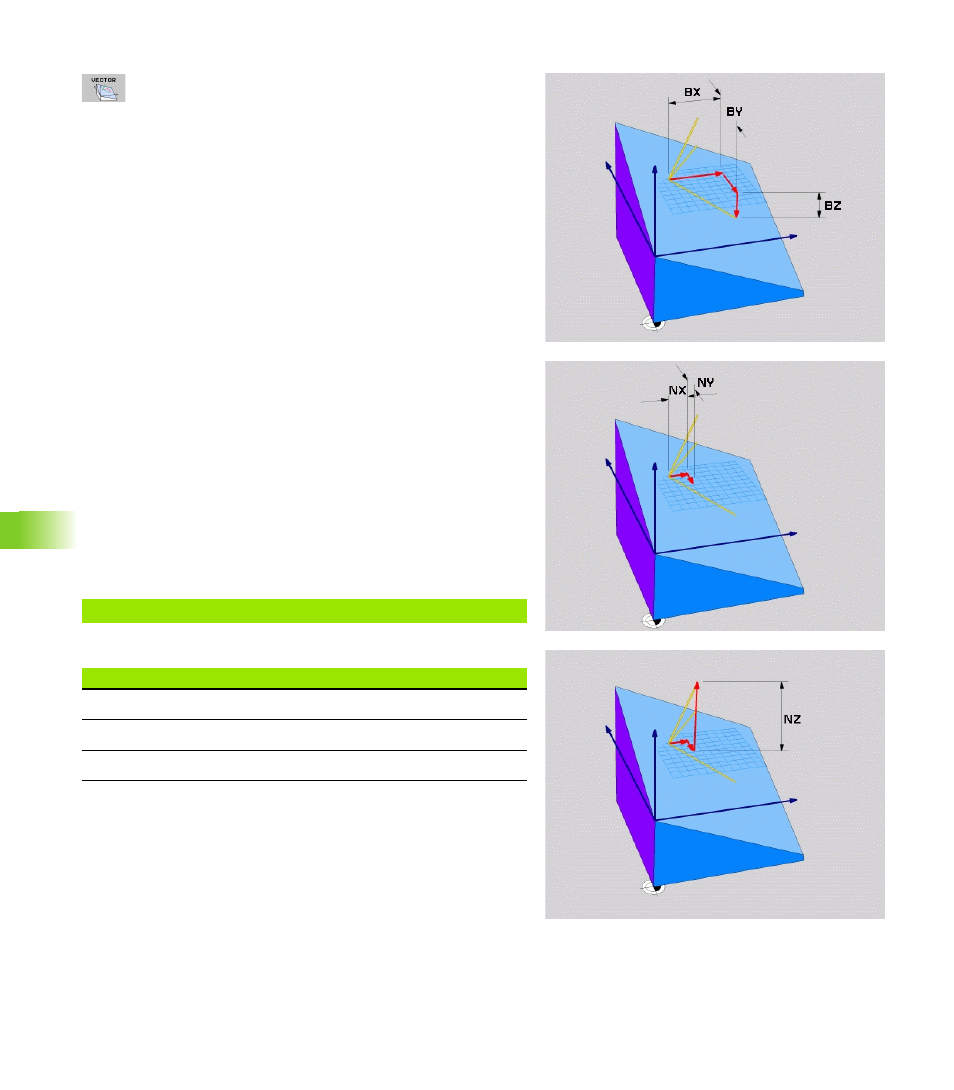

 Componente X per vettore base? : componente X BX
del vettore base B (vedere figura in alto a destra).
Campo di immissione: da -99.9999999 a
+99.9999999
 Componente Y per vettore base? : componente Y BY
del vettore base B (vedere figura in alto a destra).
Campo di immissione: da -99.9999999 a
+99.9999999
 Componente Z per vettore base? : componente Z BZ
del vettore base B (vedere figura in alto a destra).
Campo di immissione: da -99.9999999 a
+99.9999999
 Componente X per vett. normale? : componente X NX
del vettore normale N (vedere figura in centro a
destra). Campo di immissione: da -99.9999999 a
+99.9999999
 Componente Y per vett. normale? : componente Y NY
del vettore normale N (vedere figura in centro a
destra) Campo di immissione: da -99.9999999 a
+99.9999999
 Componente Z per vettore normale? : componente Z
NZ del vettore normale N (vedere figura in basso a
destra). Campo di immissione: da -99.9999999 a
+99.9999999
 Continuare con le caratteristiche di posizionamento
(vedere "Definizione del comportamento nel
posizionamento della funzione PLANE" a pagina 514)
Blocco NC
Sigle utilizzate
5 PLANE VECTOR BX0.8 BY-0.4 BZ-0.42 NX0.2 NY0.2 NZ0.92 ..
Sigla Significato
VECTOR Inglese vector = vettore
BX, BY, BZ Vettore base: componenti X, Y e Z
NX, NY, NZ Vettore normale: componenti X, Y e Z
