HEIDENHAIN iTNC 530 427
1
1
.3 Contr
o
llo dei dispositivi di
bloccaggio (opzione sof
tw
a
re
)
Controllo della posizione del dispositivo di
bloccaggio misurato
Per controllare i dispositivi di bloccaggio misurati, è possibile generare
con il TNC un programma di prova. Il programma di prova deve essere
eseguito nella modalità Esecuzione continua. Il TNC tasta quindi i punti
di prova che sono definiti dal progettista nel modello del dispositivo di
bloccaggio e li analizza. Il risultato della prova viene visualizzato come
protocollo sullo schermo o memorizzato come file di protocollo.

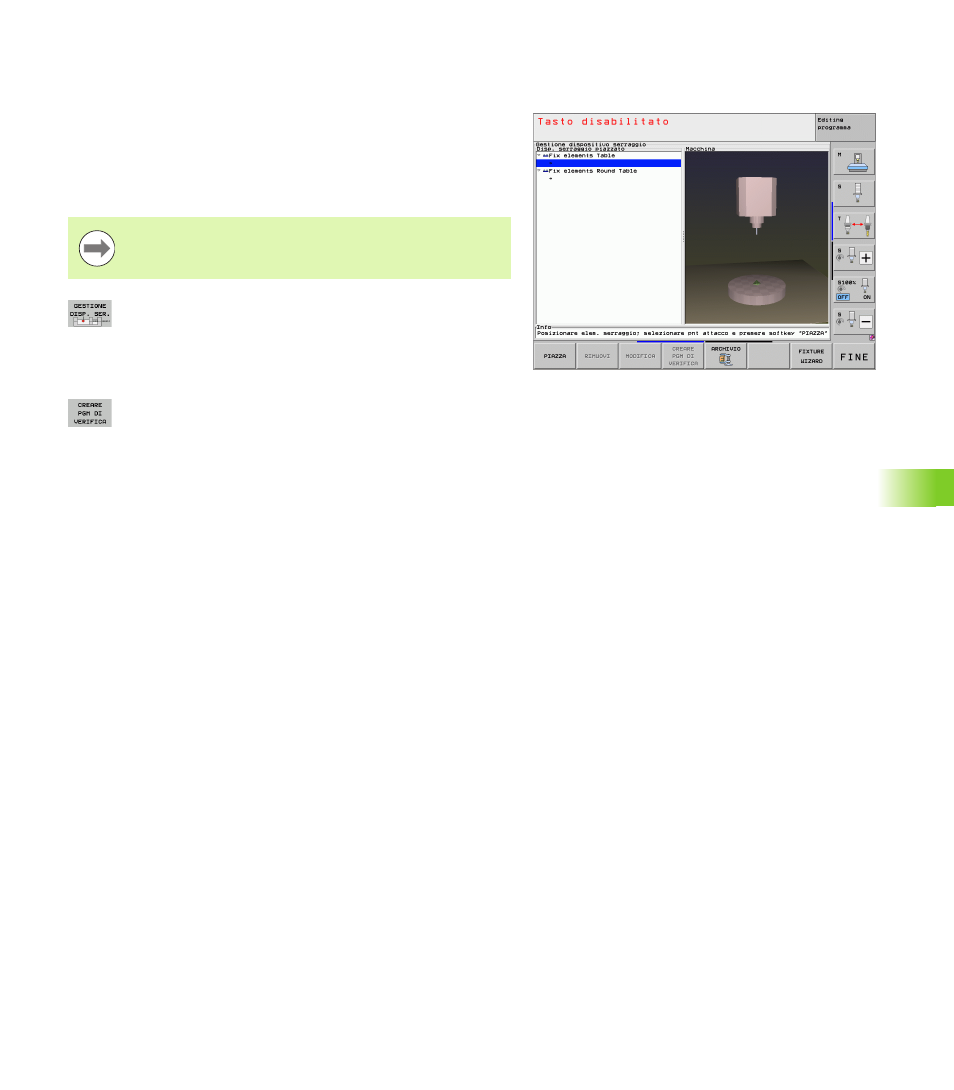

 Richiamare la Gestione dispositivi di bloccaggio
 Evidenziare con il mouse nella finestra Disp.
bloccaggio piazzato il dispositivo di bloccaggio da
controllare: il TNC rappresenta in un altro colore il
dispositivo di bloccaggio evidenziato nella vista 3D
 Avviare il dialogo per la creazione del programma di
prova: il TNC apre la finestra per l'immissione dei
Parametri programma di controllo
 Posizionamento manuale : definire se si desidera
posizionare il sistema di tastatura in manuale o in
automatico tra i singoli punti di prova:
1: posizionamento manuale; ogni punto di prova deve
essere raggiunto con i tasti di movimento assi e
confermare l'operazione di misurazione con Avvio NC
0: esecuzione completamente automatica del
programma di prova dopo aver preposizionato il
sistema di tastatura in manuale ad altezza di sicurezza
 Avanzamento di misura :
avanzamento del tastatore in mm/min per
l'operazione di misurazione. Campo di immissione da
0 a 3000
 Avanzamento di preposizionamento :
avanzamento di posizionamento in mm/min per
raggiungere le singole posizioni di misurazione.
Campo di immissione da 0 a 99999,999
Il TNC memorizza di norma i programmi di prova sempre
nella directory TNC:system\Fixture\TpCheck_PGM.
