Programmazione: funzioni speciali
1
1
.14 La
v
o
ra
re
con tabelle dati di taglio
11.14 Lavorare con tabelle dati di
taglio
Avvertenza
Possibilità di applicazione

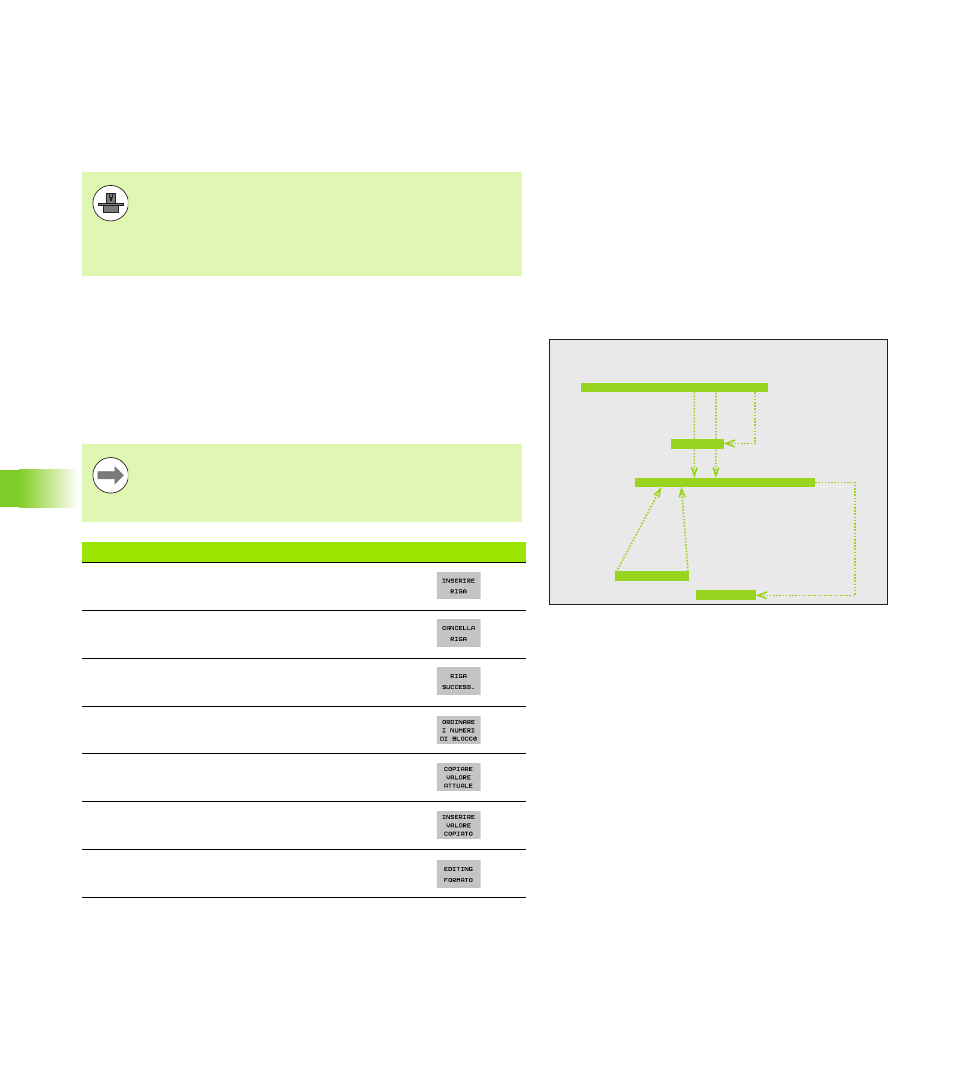

Tramite le tabelle dati di taglio che definiscono ogni combinazione tra
materiale pezzo/materiale tagliente, il TNC può calcolare dalla velocità
di taglio V
C
e dall'avanzamento del dente del tagliente f
Z
il numero giri
mandrino S e l'avanzamento F. Per il calcolo si presuppone la
definizione nel programma del materiale del pezzo e nella tabella
utensili delle varie caratteristiche specifiche dell'utensile.
Il TNC deve essere predisposto dal costruttore della
macchina per lavorare con le tabelle dati di taglio.
Potrebbe verificarsi che sulla macchina in questione non
siano disponibili tutte le funzioni qui descritte o altre
funzioni. Consultare il manuale della macchina.
DATEI: TOOL.T
MM
T
R
CUT. TYP
TMAT
CDT
0
...
...
...
...
...
1
...
...
...
...
...
2
+5 4
MILL
HSS
PRO1
3
...
...
...
...
...
4
...
...
...
...
...
0 BEGIN PGM xxx.H MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 Z X+100 Y+100 Z+0
3 WMAT "ST65"
4 ...
5 TOOL CALL 2 Z S1273 F305
DATEI: PRO1.CDT
NR WMAT TMAT
Vc1
F1
0
...
...
...
...
1
...
...
...
...
2
ST65
HSS
40
0.06
3
...
...
...
...
4
...
...
...
...
Prima di far calcolare i dati di taglio automaticamente dal
TNC occorre attivare nel modo operativo PEOVA
PROGRAMMA la tabella utensili (stato S) dalla quale il
TNC deve rilevare i dati specifici dell'utensile.
Funzioni di editing per tabelle dati di taglio
Softkey
Inserimento di una riga
Cancellazione di una riga
Selezione inizio della riga successiva
Ordinamento tabelle
Copia di un campo evidenziato in chiaro (2º livello
softkey)
Inserimento di un campo copiato (2º livello softkey)
Editing formato tabella (2º livello softkey)
