HEIDENHAIN iTNC 530 241
6.4 T
raiet
to
ri
e - Coor
dinat
e
car
tesiane
Traiettoria circolare CR con raggio definito
L'utensile si sposta su una traiettoria circolare avente il raggio R.
 Coordinate del punto finale dell'arco di cerchio
 Raggio R
Attenzione: il segno definisce la grandezza dell'arco di
cerchio!
 Senso di rotazione DR
Attenzione: il segno definisce se la curvatura è
concava o convessa.
 Funzione ausiliaria M
 Avanzamento F

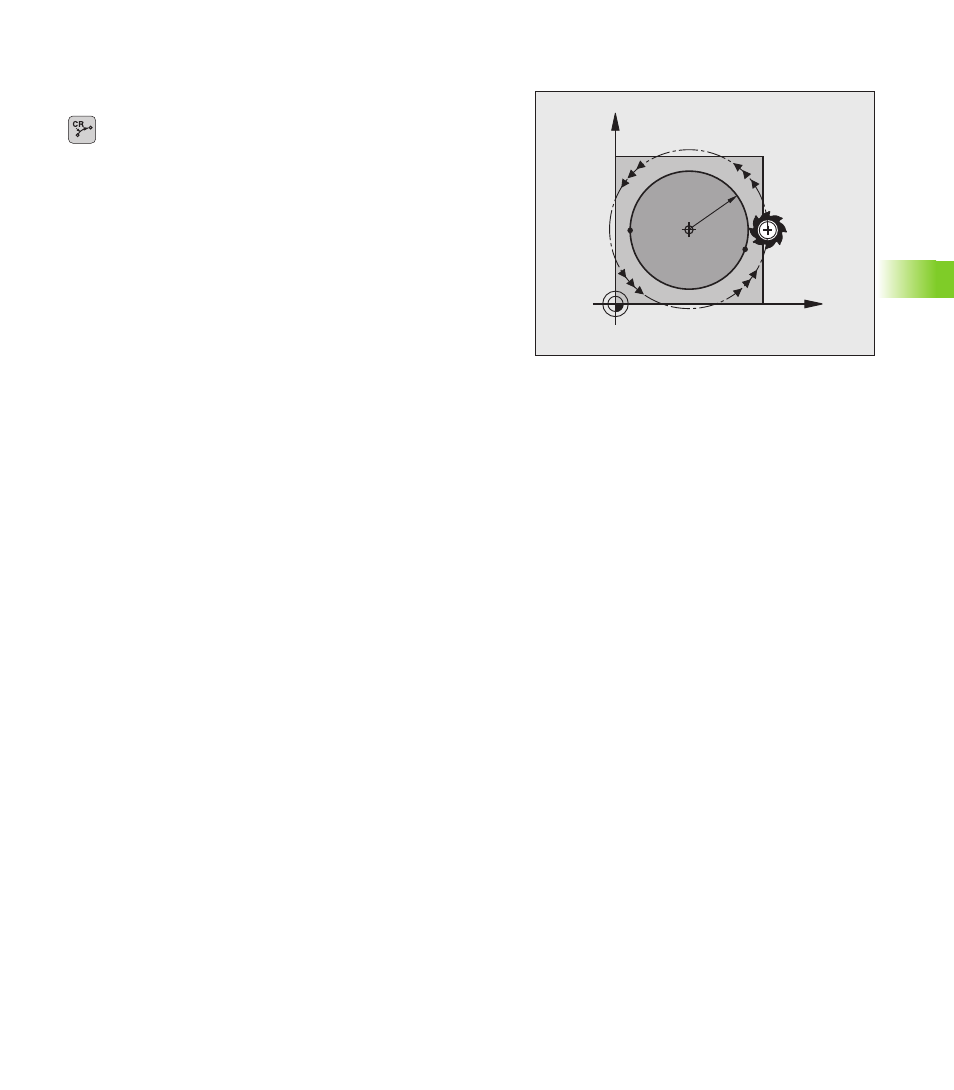

Cerchio completo
Per un cerchio completo programmare due blocchi consecutivi.
Il punto finale del primo semicerchio è contemporaneamente il punto
di partenza del secondo semicerchio. Il punto finale del secondo
semicerchio è il punto di partenza del primo.
X
Y
CC
S1=E
E1=S
R
