232 Programmazione: programmazione profili
6.3 A
v
vicinament
o e distacco a/da un pr
ofilo

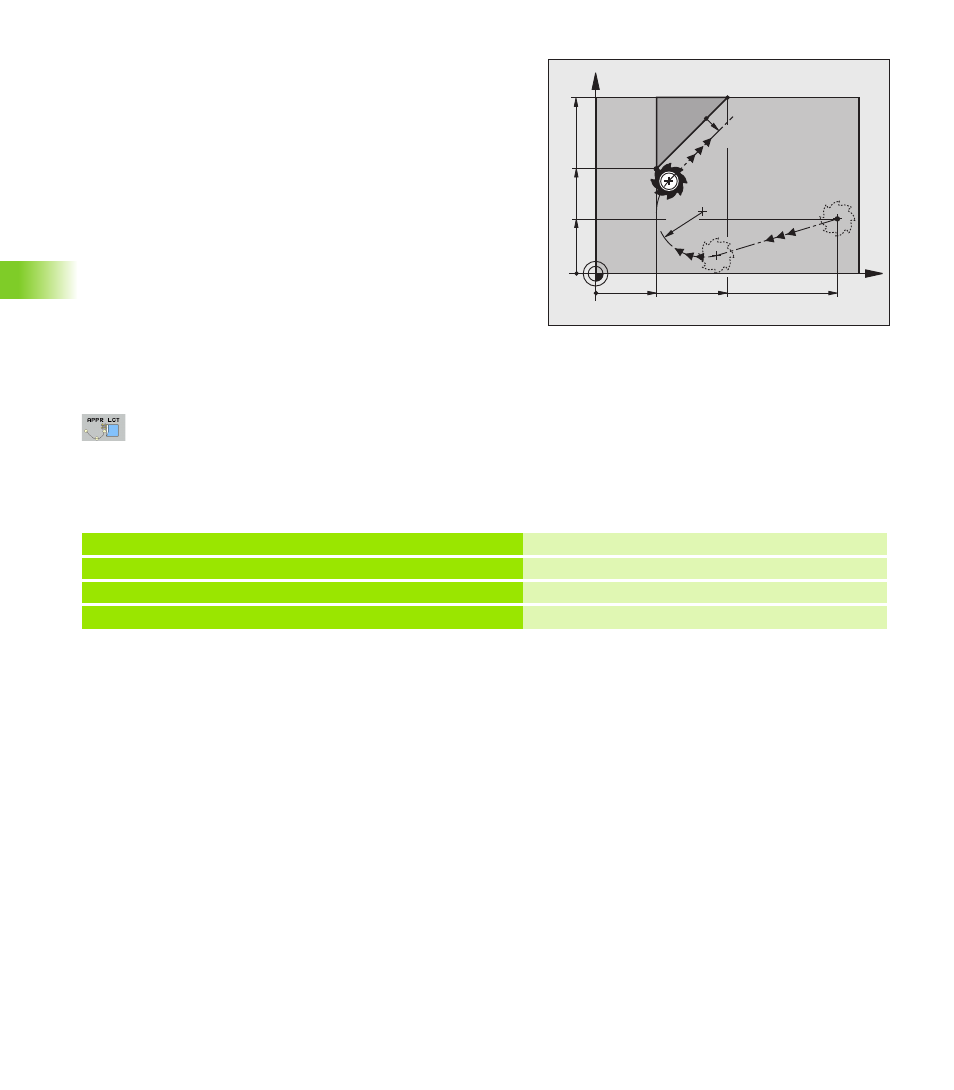

Avvicinamento su traiettoria circolare con
raccordo tangenziale al profilo e al tratto di retta:
APPR LCT
Il TNC sposta l'utensile su una retta dal punto di partenza P
S
al punto
ausiliario P
H
. Da lì l'utensile si porta su una traiettoria circolare sul
primo punto del profilo P
A
. L’avanzamento programmato nel blocco
APPR è attivo per tutto il tratto che il TNC percorre nel blocco di
avvicinamento (tratto P
S
– P
A
).
Se nel blocco di avvicinamento sono state programmate tutte le tre
coordinate dell’asse principale X, Y e Z, il TNC si sposta
contemporaneamente in tutti i tre assi dalla posizione definita prima
del blocco APPR al punto ausiliario P
H
e poi solo nel piano di lavoro da
P
H
a P
A
.
La traiettoria circolare si raccorda tangenzialmente sia alla retta da P
S
a P
H
che al primo elemento del profilo ed è quindi definita in modo
univoco dal raggio R.
 Funzione di traiettoria qualsiasi: posizionarsi sul punto di partenza P
S
 Aprire il dialogo con il tasto APPR/DEP e il softkey APPR LCT:
 Coordinate del primo punto del profilo P
A
 Raggio R della traiettoria circolare. Inserire R con
segno positivo
 Correzione del raggio RR/RL per la lavorazione
Blocchi esemplificativi NC
X
Y
10
20
P
A
RR
P
S
R0 P
H
RR
RR
40 10
R10
35
20
7 L X+40 Y+10 R0 FMAX M3 Posizionamento su P
S
senza corr. raggio
8 APPR LCT X+10 Y+20 Z-10 R10 RR F100 P
A
con corr. raggio RR, raggio R=10
9 L X+20 Y+35 Punto finale del primo elemento del profilo
10 L ... Successivo elemento del profilo
