Funzionamento manuale e allineamento

14.9 Det

e

rm

inazione dell'or

igine con il sist

ema di tastat

ur

a

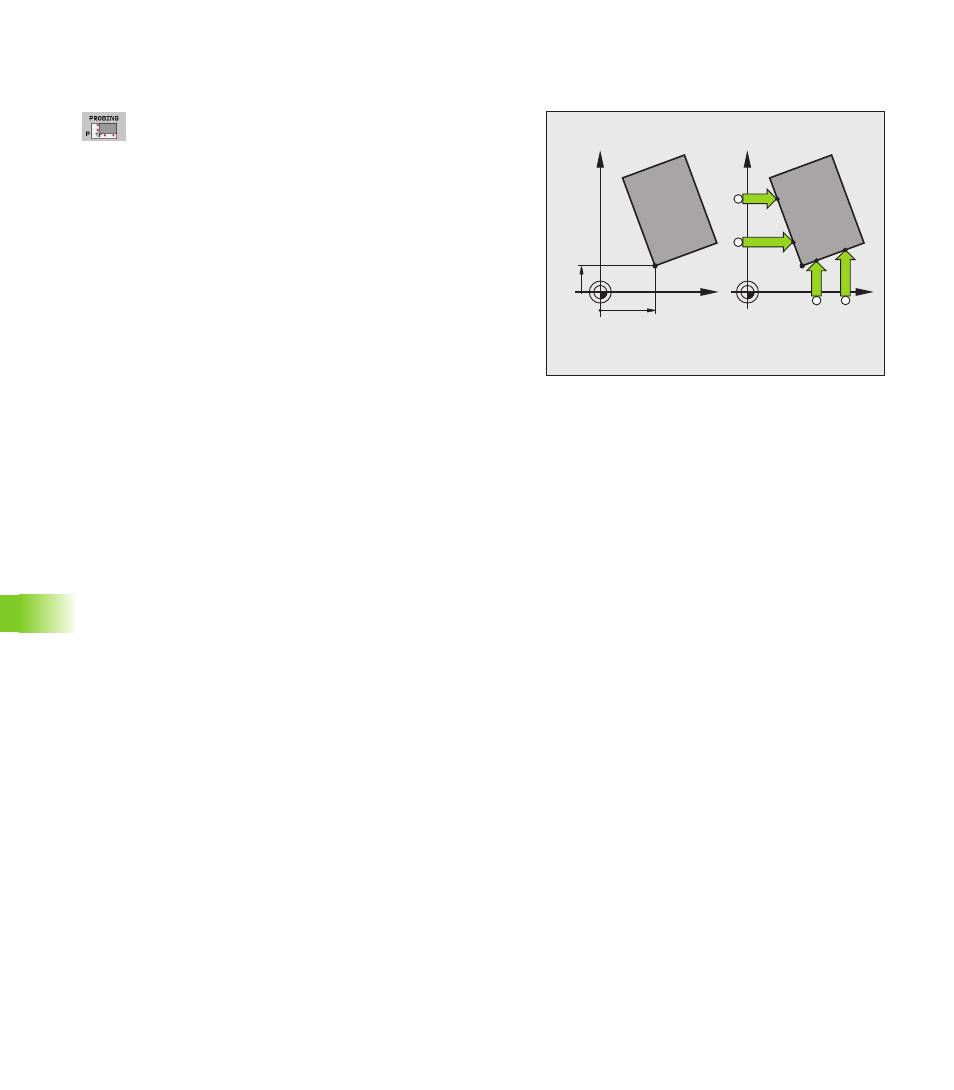

Spigolo quale origine, con conferma dei punti
tastati per la rotazione base

Selezione della funzione di tastatura: premere il

softkey TASTARE P

Punti da tast. fuori rot. base?

: premere il tasto

ENT per confermare le coordinate dei punti tastati

Posizionare il tastatore vicino al punto da tastare sullo

spigolo del pezzo non precedentemente tastato per la
rotazione base

Selezione della direzione di tastatura: selezionare

mediante softkey

Tastatura: premere il tasto Avvio NC

Posizionare il tastatore vicino al secondo punto da

tastare sullo stesso spigolo

Tastatura: premere il tasto Avvio NC

Origine

: introdurre le due coordinate dell'origine nella

finestra del menu e confermarla con il softkey
SETTARE PUNTI, oppure registrare i valori in una
tabella (vedere "Inserimento dei valori di misura dai
cicli di tastatura in una tabella origini", pagina 606 o

vedere "Inserimento dei valori di misura dai cicli di
tastatura in una tabella origini", pagina 607 op
pure
vedere "Memorizzazione dei valori di misura nella
tabella origini pallet", pagina 608)

Conclusione della funzione di tastatura: premere il

tasto END

Spigolo quale origine, senza conferma dei punti
tastati per la rotazione base

Selezione della funzione di tastatura: premere il softkey TASTARE P

Punti da tast. fuori rot. base?

: negare con il softkey NO ENT

(questa domanda comparirà soltanto in caso di una precedente
rotazione base)

Tastare due volte entrambi gli spigoli del pezzo

Origine

: introdurre le coordinate dell'origine e confermare con il

softkey SETTARE PUNTI, oppure registrare i valori in una tabella
(vedere "Inserimento dei valori di misura dai cicli di tastatura in una
tabella origini", pagina 606 o
vedere "Inserimento dei valori di misura
dai cicli di tastatura in una tabella origini", pagina 607 o
ppure vedere
"Memorizzazione dei valori di misura nella tabella origini pallet",
pagina 608)

Conclusione della funzione di tastatura: premere il tasto END

P

X=?

Y=?

X

Y

P

X

Y
