HEIDENHAIN iTNC 530

243

6.4 T

raiet

to

ri

e - Coor

dinat

e

car

tesiane

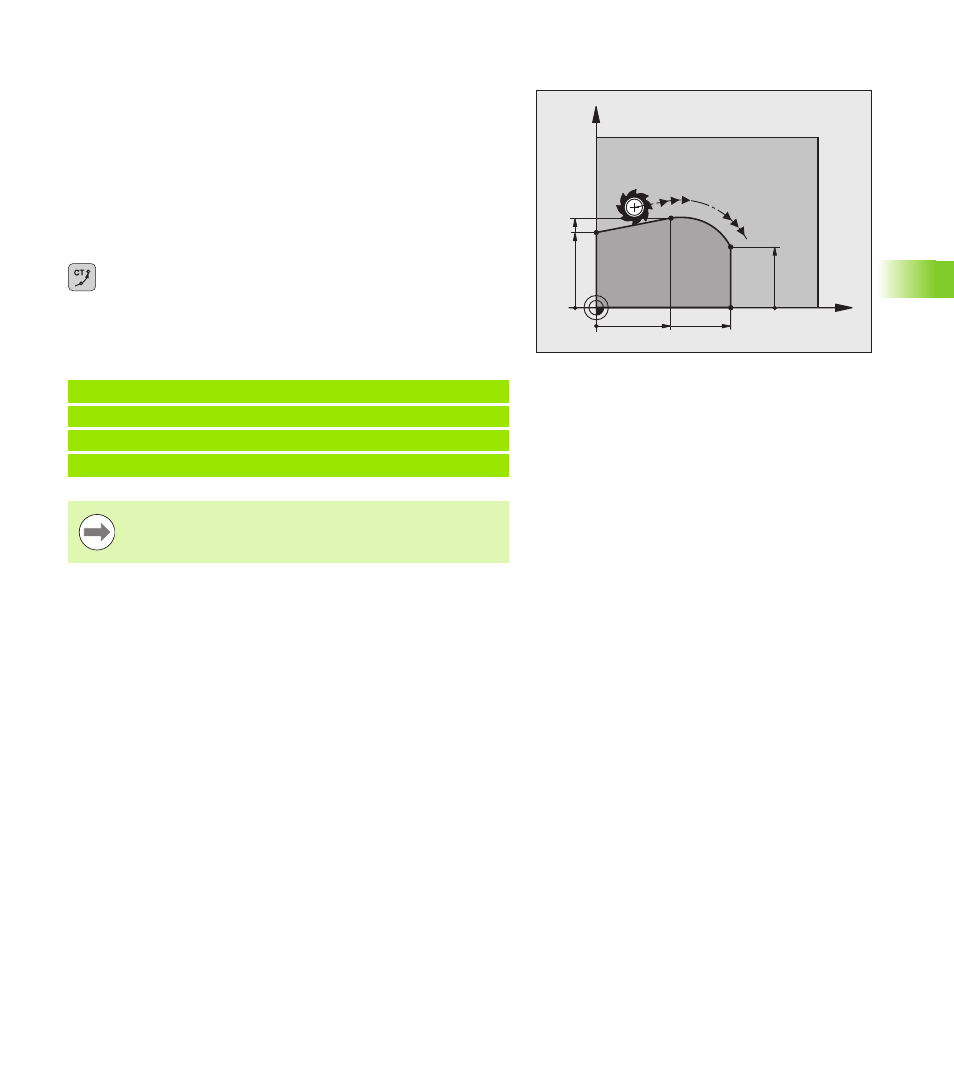

Traiettoria circolare CT con raccordo tangenziale

L'utensile si sposta su un arco di cerchio che si raccorda
tangenzialmente all'elemento del profilo precedente.

Un raccordo viene considerato "tangenziale" quando nel punto di
intersezione degli elementi di profilo non si verificano gomiti o spigoli,
cioè quando il passaggio tra elementi di profilo è continuo.

L'elemento di profilo al quale l'arco di cerchio si raccorda
tangenzialmente viene programmato direttamente prima del blocco
CT

. A tale scopo sono necessari almeno due blocchi di

posizionamento.

Coordinate

del punto finale dell'arco di cerchio, se

necessario

Avanzamento F

Funzione ausiliaria M

Blocchi esemplificativi NC

X

Y

25

45

25

30

20

7 L X+0 Y+25 RL F300 M3

8 L X+25 Y+30

9 CT X+45 Y+20

10 L Y+0

Il blocco CT e l'istruzione dell'elemento di profilo
precedente devono contenere entrambe le coordinate del
piano nel quale verrà eseguito l'arco di cerchio!
